0.81 Especificaciones coaxiales, características clave y aplicaciones

El cable coaxial de 0.81 es el cable coaxial típico utilizado para los cables W.FL y los conjuntos de cables MHF3.  Este artículo proporciona una comprensión profunda del cable coaxial 0.81, centrándose en su compatibilidad con las tecnologías inalámbricas de IoT, las características clave, la composición del material y las aplicaciones. También se utiliza para cables MHF4.

El cable coaxial más grueso y de menor pérdida que puede acomodar W.FL y MHF3.  El cable coaxial de 0.81 se usa muy raramente para cables U.FL, porque los conectores U.FL pueden acomodar tipos de cable coaxial de mayor diámetro, con mejores características de atenuación.

Tecnologías inalámbricas compatibles

El cable coaxial 0.81 destaca por su capacidad para admitir una variedad de tecnologías y protocolos inalámbricos, lo que garantiza una comunicación robusta y estable dentro de diversos contextos de aplicación. A continuación se muestra un esquema que organiza y destaca su compatibilidad y aplicaciones en varios protocolos y tecnologías inalámbricas.

I. Tecnologías Wi-Fi

A. Wi-Fi 4 (802.11n)

1.    Empleado en redes inalámbricas residenciales y comerciales.

2.    Uso en dispositivos como routers y puntos de acceso.

B. Wi-Fi 5 (802.11ac)

1.    Conocido por sus redes inalámbricas de alto rendimiento.

2.    Utilización en aplicaciones de transmisión de datos de alta velocidad.

C. Wi-Fi 6 (802.11ax)

1.    Énfasis en la mejora de la capacidad de la red.

2.    Adopción en entornos con acceso denso de usuarios.

II. Tecnologías celulares

Un. 3G (Tercera Generación):

1. Sistemas heredados en áreas remotas y en desarrollo.
2. En aplicaciones que requieren una transmisión de datos mínima.

B. 4G/LTE y LTE-m: Prevalentes en las telecomunicaciones modernas. Fundamental para el acceso a Internet de alta velocidad y la comunicación de datos.

C. 5G: Adopción en aplicaciones de próxima generación, incluyendo IoT y ciudades inteligentes.  Utilización en aplicaciones que exigen una comunicación ultra confiable y de baja latencia.

III. Tecnologías Bluetooth

A. Bluetooth clásico

1.    Se utiliza para la comunicación de corto alcance entre dispositivos.

2.    Aplicable en periféricos, dispositivos de audio y aplicaciones automotrices.

B. Bluetooth de baja energía (BLE)

1.    Diseñado para aplicaciones que requieren un consumo mínimo de energía.

2.    Ampliamente utilizado en dispositivos portátiles, sensores y aplicaciones domésticas inteligentes.

IV. Tecnologías de Internet de las Cosas (IoT)

Un. Zigbee

1.    Destaca por sus redes de malla inalámbricas de bajo coste y bajo consumo.

2.    Se aplica en aplicaciones domésticas inteligentes, de automatización industrial y de bajo ancho de banda.

B. LoRa (Largo Alcance)

1.    Se utiliza para la comunicación de largo alcance en redes IoT.

2.    Aplicable en agricultura, ciudades inteligentes y monitoreo ambiental.

C. NB-IoT (IoT de banda estrecha)

1.    Se emplea para redes de área amplia para conectar varios dispositivos IoT.

2.    Uso en medición inteligente, estacionamiento inteligente y monitoreo de servicios públicos.

V. Tecnologías de comunicación por satélite

A. Banda C

1.    Se utiliza para la comunicación por satélite, especialmente en la transmisión de televisión

2.    Se aplica a la transmisión directa al hogar y a Internet satelital

B. Banda X

1.    Se utiliza principalmente para la comunicación militar y el monitoreo del clima

2.    Integración en aplicaciones de radar y comunicación por satélite

VI. Tecnologías de radiocomunicación

A. VHF (Frecuencia Muy Alta)

1.    Adopción en la comunicación marítima y aeronáutica

2.    Aplicado en la comunicación terrestre con línea de visión

B. UHF (Frecuencia Ultra Alta)

1.    Se utiliza para la radiodifusión y la comunicación de emergencia

2.    Dedicado a aplicaciones militares, de servicio público y comerciales

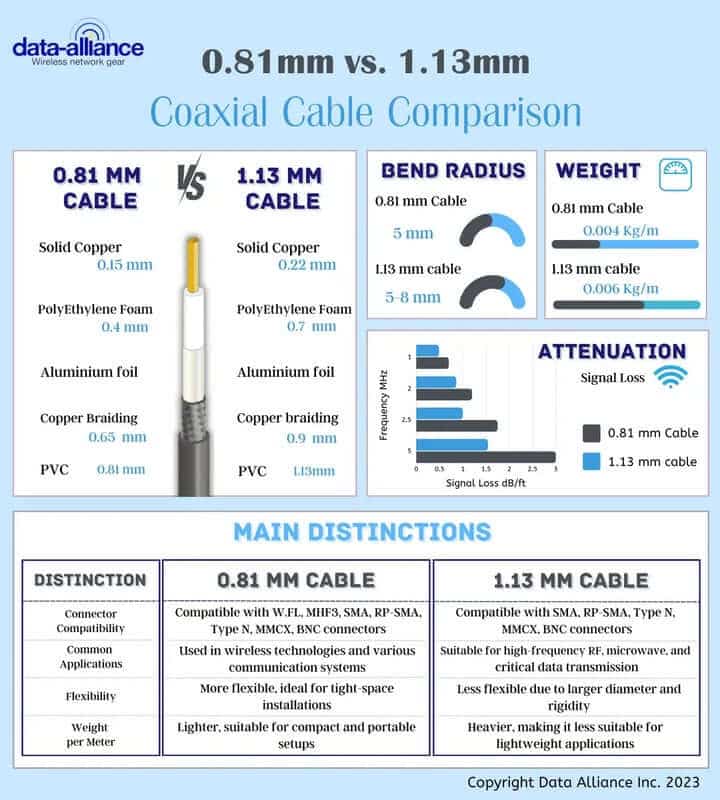

Composición de los materiales

I. Conductor interno

A. Material

1.    Por lo general, está hecho de cobre

2.    Se pueden utilizar alternativas como el aluminio

B. Características

1.    Alta conductividad eléctrica

2.    Esencial para la transmisión de la señal

II. Aislante dieléctrico

A. Material

1.    Comúnmente polietileno o PTFE

2.    Se pueden utilizar otros materiales de alto aislamiento

B. Función

1.    Evita la pérdida de señal al aislar el conductor interno

2.    Mantiene la posición del conductor, lo que garantiza una impedancia constante

C. Características

1.    Alta resistencia a la conductividad eléctrica

2.    Estabilidad a través de temperaturas variadas

III. Blindaje

A. Material

1.    A menudo se compone de trenzado de aluminio o cobre

2.    Puede incluir una capa de lámina para un blindaje adicional

B. Objeto

1.    Protege contra interferencias electromagnéticas externas (EMI)

2.    Protege contra interferencias de radiofrecuencia (RFI)

C. Tipos

1.    Escudo o blindaje trenzado: Compuesto por hebras tejidas de metal

2.    Escudo o blindaje de aluminio: Una capa de aluminio o papel de aluminio metálico

3.    Doble blindaje: Incorpora escudos trenzados y de aluminio

IV. Chaqueta exterior

A. Material

1.    Frecuentemente de PVC

2.    Otros materiales como el PE, utilizados en función de los requisitos de la aplicación

B. Función

1.    Protege las capas internas de daños físicos y factores ambientales

2.    Proporciona aislamiento para evitar la conductividad involuntaria

C. Características

1.    Resistente al desgaste físico

2.    Capacidad para soportar condiciones ambientales variadas

Características de atenuación

1. Atenuación dependiente de la frecuencia

·         Mayor frecuencia, mayor atenuación: Los  cables coaxiales de 0,81, cuando se utilizan en conjuntos MHF4, tienden a tener un aumento de la atenuación a medida que aumenta la frecuencia de la señal. Esta es una característica común de los cables coaxiales y es especialmente vital tenerla en cuenta en aplicaciones que utilizan bandas de frecuencia más altas.

2. Impacto importante en la atenuación

·         Material dieléctrico: El tipo de material dieléctrico utilizado en el cable coaxial de 0.81 afecta sus características de atenuación. Los materiales que tienen una constante dieléctrica baja pueden ayudar a minimizar la atenuación.

·         Material del conductor: Del mismo modo, el material utilizado para el conductor interno también afectará la atenuación. En general, los conductores con mayor conductividad eléctrica, como el cobre recubierto de plata, pueden ayudar a reducir la pérdida de señal.

3. Impacto de la temperatura

§  Atenuación variable: Las características de atenuación de los cables coaxiales de 0.81 en los conjuntos MHF4 pueden variar con las fluctuaciones de temperatura. Los diferentes entornos operativos, especialmente aquellos con temperaturas extremas, pueden influir en el nivel de pérdida de señal.

4. Longitud del cable

§  Proporcionalidad directa: La atenuación es directamente proporcional a la longitud del cable. Los cables más largos tendrán inherentemente una mayor atenuación en comparación con los más cortos. En aplicaciones en las que la integridad de la señal es primordial, se recomienda utilizar la longitud de cable más corta posible.

5. Conectores y adaptadores

§  Atenuación adicional: Los conectores y adaptadores utilizados en el conjunto de cables MHF4 también pueden introducir atenuación adicional. Por lo tanto, la selección de conectores de alta calidad que estén diseñados específicamente para minimizar la pérdida de señal es crucial.

6. Impacto de la instalación

§  Doblado y enrollado: La forma en que se instala el cable puede afectar la atenuación. La flexión o enrollamiento excesivo del cable puede provocar una mayor pérdida de señal, especialmente en aplicaciones de alta frecuencia.

7. Eficacia del blindaje

§  Protección contra EMI y RFI: Un blindaje eficaz es esencial para proteger la señal de interferencias electromagnéticas externas (EMI) e interferencias de radiofrecuencia (RFI), que también pueden contribuir a la atenuación.

8. Reflexión de la señal

·         Desajuste de impedancia: La atenuación también puede verse afectada por la reflexión de la señal causada por desajustes de impedancia dentro del conjunto del cable. Asegurarse de que los componentes coincidan con la impedancia ayuda a minimizar los reflejos y a mantener la integridad de la señal.

Tipos de conectores:

Conjuntos de cables MHF4, con el otro tipo de conector, elegido en función de la frecuencia, la impedancia y la aplicación, que sea cualquiera de los siguientes: SMA, RP-SMA, Tipo N, MMCX, BNC, U.FL

Características y atributos clave

El cable coaxial 0.81 abarca varias características clave que contribuyen a su uso generalizado y confiabilidad en la transmisión de señales de RF. Entre ellos destacan:

• Lo suficientemente delgado como para acomodar el ensamblaje de cables W.FL, MHF3.
• Se utiliza para cables de antena cortos, siendo el más delgado de los coaxiales y con un cable conductor de diámetro muy delgado.
• Rendimiento de alta frecuencia: Permite la transmisión de señales a frecuencias más altas con una pérdida mínima.
• Estabilidad de impedancia: Garantiza una impedancia constante, minimizando los reflejos y manteniendo la integridad de la señal.
• Resistencia a EMI: Proporciona un escudo contra interferencias electromagnéticas externas, salvaguardando las señales transmitidas.
• El cable coaxial de 0.81 rara vez se usa para cables U.FL, porque los conectores U.FL pueden acomodar tipos de cable coaxial de mayor diámetro, incluidos 1.13 mm, 1.32 mm, 1.37 mm y RG174.
• El cable coaxial 0.81 no se utiliza para cables SMA ni cables RP-SMA a menos que el otro conector sea W.FL o MHF3.

El cable coaxial de 0.81, con su distintiva estructura en capas, facilita la transmisión de señales fiables y de alta calidad en diversas aplicaciones en todos los sectores. Desde el conductor interno que transmite la señal de RF hasta la cubierta externa que protege los componentes internos y aísla el cable, cada capa desempeña un papel fundamental para garantizar una transmisión de señal eficaz y estable y la protección contra posibles interferencias y daños físicos. Es la combinación de estos elementos estructurales lo que culmina en la adopción generalizada y la eficacia del cable en numerosas aplicaciones y entornos.
