Especificaciones del cable coaxial LMR-400

Estructura: LMR-400 es un cable coaxial de 50 ohmios que originalmente se fabricó para reemplazar los cables coaxiales de menor calidad, como el RG-8. El 400 representa el diámetro del cable. El LMR-400 en realidad tiene un diámetro de 0,405 o 10,29 mm, aunque se clasifica como un 400, similar a la mayoría de los cables coaxiales de su clase, como los tipos RG-8, todos los cuales miden .400.

Baja pérdida: LMR-400 se distingue de otros cables de antena en el mercado por sus características de baja pérdida. Tiene la pérdida de señal más baja de su clase y en comparación con la mayoría de los cables semirrígidos y rígidos.

• Por ejemplo: el LMR-400 pierde 0,04 dB/pie a 900 MHz en comparación con los 0,32 dB/pie del RG-174

Bandas de frecuencia: LMR-400 es excelente en frecuencias superiores a 1Ghz ya que sus propiedades de atenuación están hechas a medida para dichas frecuencias. Si tiene una radio con 1,2 GHz o más, entonces debería encontrar que el LMR es su mejor opción dado que su serie RG tradicional no funciona con nada por encima de 1 GHz.

Conductividad: Los aisladores están hechos de cobre estañado libre de oxígeno que también vienen con cintas conductoras de aluminio. Estos se unen directamente al aislador, proporcionando así un conductor de cable coaxial de doble blindaje que es efectivo en todo momento.

Doble blindaje: Debido a su lámina de doble unión, la atenuación (pérdida de señal) es significativamente menor en comparación con los cables coaxiales de un solo blindaje: el blindaje de RF de LMR-400 es de >90 db en comparación con los 40 dB de RG8.

Conectores: LMR 400 es compatible con muchos conectores que incluyen la mayoría de los modos de interfaz comunes, como pines sin soldadura y pines de polaridad inversa. La mayoría de los conectores compatibles con LMR utilizan tamaños de engarce hexagonal estándar para los engarzados de fijación exterior.

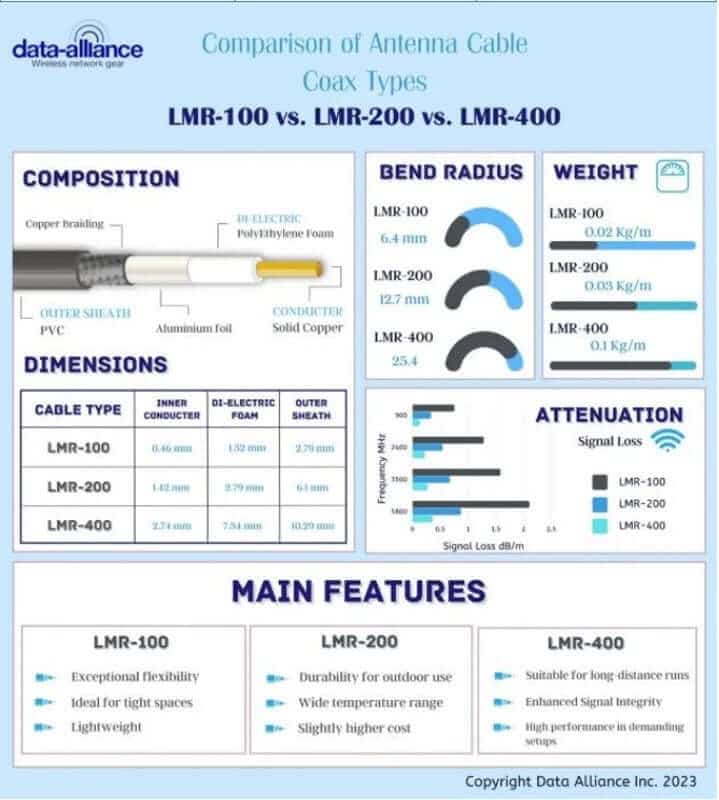

Flexibilidad: El 400 es mucho menos flexible que los cables coaxiales LMR-200 y LMR-100.

Chaqueta de PVC negro: Al igual que muchas otras en el estándar LMR, viene con una cubierta de polietileno resistente a los rayos ultravioleta. Combinado con una aleación de aluminio que está chapada con un cobre libre de oxígeno, es altamente flexible y resistente a los elementos que puede durar hasta 20 años de servicio al aire libre.

Parte superior de la forma

Parte inferior del formulario

LMR-400: Una inmersión profunda en sus características y aplicaciones

Los cables coaxiales, o simplemente cables coaxiales, siguen siendo fundamentales en el ámbito de la comunicación por radiofrecuencia (RF). Con una gran cantidad de opciones disponibles, el LMR-400 se destaca por varias razones convincentes. Atendiendo especialmente a aplicaciones de alta frecuencia, el cable coaxial LMR-400 se ha hecho un hueco. Este artículo se aventura en los detalles del LMR-400, examinando sus características, materiales, aplicaciones y su aptitud para los sistemas IoT.

Características principales:

• Diámetro: El LMR-400 cuenta con un diámetro sustancial de aproximadamente 10,29 mm, lo que lo hace robusto y adecuado para diversas aplicaciones.
• Impedancia: Al igual que muchos cables coaxiales estándar, el LMR-400 se adhiere al punto de referencia de impedancia de 50 ohmios  .
• Velocidad de propagación: Presenta un impresionante 85%, lo que garantiza una rápida transmisión de datos.
• Atenuación: Con sus características de baja pérdida, LMR-400 garantiza una intensidad de señal óptima, especialmente a distancias extendidas.

Composición de los materiales:

En el núcleo del LMR-400 se encuentra su composición de material de doble blindaje, diseñada para el rendimiento de la señal:

• Conductor central: Por lo general, está hecho de cobre desnudo sólido o aluminio revestido de cobre, lo que garantiza una transmisión de señal eficiente.
• Dieléctrico: La espuma de polietileno inyectada en gas proporciona la capa aislante, facilitando la alta velocidad de propagación.
• Blindaje: El doble blindaje es una característica destacada. Una lámina de aluminio adherida inicial tiene una cobertura del 100%, seguida de una trenza de cobre estañado que ofrece durabilidad física y mayor protección contra interferencias.
• Chaqueta: Una chaqueta externa de polietileno (PE) negro engloba estas capas, proporcionando resistencia contra los rayos UV, lo que la hace apta para aplicaciones al aire libre.

Tipos:

Más allá del LMR-400 estándar, se han diseñado variaciones para necesidades específicas. Está el LMR-400-UF (Ultra Flex) para situaciones que exigen más flexibilidad, y el LMR-400-DB diseñado explícitamente para el enterramiento directo sin necesidad de conductos. También está el LMR-400-FR, que es ignífugo, adecuado para aplicaciones en edificios.

Tecnologías y protocolos inalámbricos compatibles:

La destreza del LMR-400 no se limita a una sola aplicación. Se integra a la perfección con:

• Tecnologías celulares: Cubriendo aplicaciones 2G, 3G, 4G e incluso 5G.
• Sistemas Wi-Fi: Siendo una parte integral de las instalaciones de infraestructura Wi-Fi.
• Sistemas de radio: Se utilizan ampliamente en radioaficionados y otras aplicaciones de RF.
• Comunicación satelital: Dada su baja atenuación, es óptimo para la alimentación de antenas parabólicas.

Aplicaciones e idoneidad para aplicaciones específicas de IoT:

En el mundo en expansión de IoT, la conectividad es primordial. La baja pérdida, la alta frecuencia y la robusta construcción del LMR-400 lo convierten en un líder en ataque:

• Comúnmente utilizado en estos tipos y aplicaciones de ensamblaje de cables:
• Para conectar una antena SMA a un router mediante un cable SMA, como un cable de extensión SMA.
• Conjuntos de cables RP-SMA para conectar una antena RP-SMA a un puente o router mediante un cable de extensión RP-SMA.
• Infraestructura de IoT: Para redes de IoT en expansión, especialmente en áreas urbanas donde pueden ser necesarios largos tendidos de cable, LMR-400 garantiza una pérdida de señal mínima.
• Sensores y dispositivos para exteriores: Debido a su cubierta resistente a los rayos UV, el LMR-400 es apto para sensores IoT al aire libre, incluidas estaciones meteorológicas o sensores de agricultura inteligente.
• Edificios y campus inteligentes: Con variaciones como el LMR-400-FR, es seguro para aplicaciones en interiores, ya que vincula varios dispositivos IoT en edificios inteligentes.

Conclusión:

Al sumergirse en el mundo de los cables coaxiales, las características del LMR-400 lo convierten en un incondicional. Su meticuloso diseño, su aplicación de amplio espectro y su idoneidad para instalaciones de IoT lo convierten en algo más que un simple cable; Es una inversión en conectividad confiable. Ya sea para garantizar una conexión Wi-Fi estable, configurar una extensa red de IoT o incluso incursionar en sistemas de radio, el LMR-400 está listo para cumplir. A medida que avanza la era digital, equiparse con herramientas robustas como el LMR-400 no solo es prudente; Es esencial.
