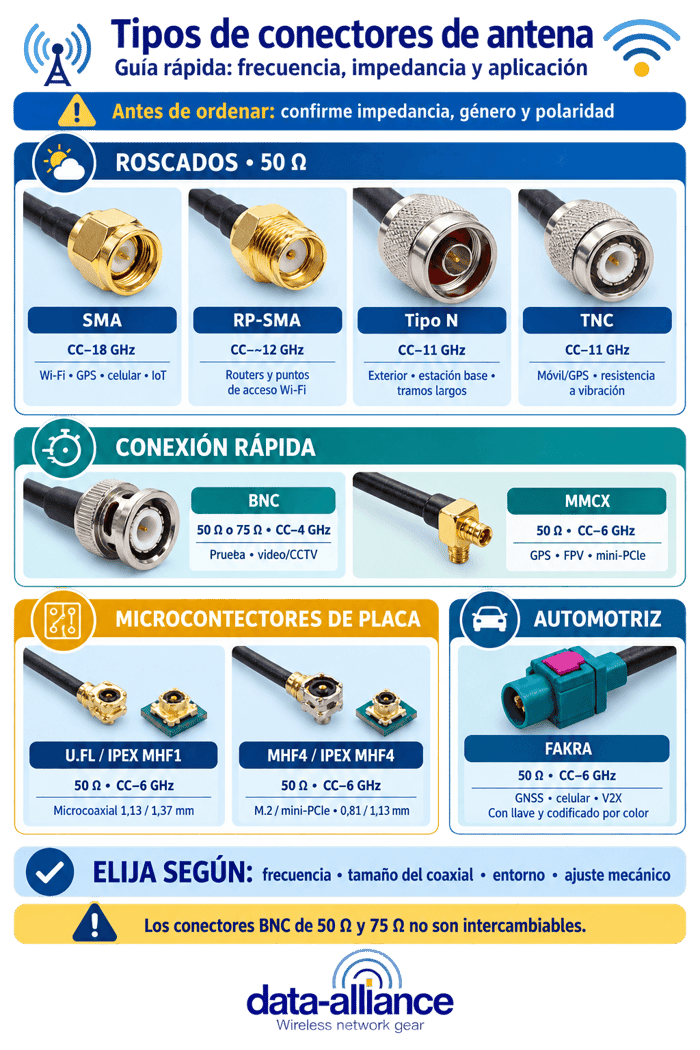

Cables U.FL. La selección más amplia: Opciones para todos los tipos de cable coaxial

El rango de compatibilidad de banda de frecuencia (de 0 GHz a 11 GHz) y la adaptación de impedancia de 50 ohmios de nuestros cables U.FL, los hace adecuados para todas las siguientes aplicaciones:

• Todos los estándares WiFi: Aplicaciones 2,4 GHz o 5 GHz: Wi-Fi 6, WiFi 6E, 802.11AX, 802.11AC, 802.11N, 802.11G, 802.11B,802.11A,
• Inalámbrico celular LTE / 4G, LTEm, GSM / 3G WiMax, 5G
• Protocolos inalámbricos IOT (Internet de las Cosas): Bluetooth, ZigBee, LoRa, M2M, RFID, NB-IoT.

Ofrecemos cinco opciones de grosor de cable para cables U.FL: Los cinco tienen una impedancia de 50 ohmios, compatible con todas las aplicaciones inalámbricas típicas:

[1] Cable minicoaxial de 1,13 mm (50 Ohm): Se trata de un cable muy fino y flexible, con una cubierta negra. Al conectar un conector U.FL a un conector en una tarjeta o placa miniPCI, a veces el espacio reducido requiere el uso de un cable de 1,13 mm, porque es muy delgado y flexible: No siempre es necesario usar un cable de 1,13 mm, pero en ocasiones es necesario usar un cable de 1,13 mm, para evitar que el conector U.FL se salga del conector U.FL.

[2] Cable minicoaxial de 1,32 mm (50 ohmios): es muy delgado y flexible, tiene doble blindaje para una pérdida de señal inferior a 1,13 mm y tiene una cubierta negra. La diferencia clave entre el cable de 1,13 mm y el cable de 1,32 mm es que el conductor exterior trenzado de alambre de cobre estañado es un solo blindaje de trenzado en coaxial de 1,13 mm y es doblemente trenzado en coaxial de 1,32 mm. El doble trenzado en cable de 1,32 mm reduce la pérdida de señal (atenuación) y, por lo tanto, proporciona un mayor rendimiento. La primera y segunda capas de blindaje en el cable coaxial de 1,32 mm también pueden estar hechas de trenza de cobre cubierta de plata.

[3] Mini de 1,37 mm: Si desea que le proporcionemos sus cables U.FL con cable coaxial de 1,32 mm, contáctenos para un pedido especial.

[4] RG174: Esta es una opción coaxial de baja pérdida para U.FL (que es demasiado grande para MHF4 o W.FL). El RG174 tiene un diámetro de unos 3 mm (frente a los 4 mm de la serie 100) y no tiene doble blindaje. Es 2,65 veces más grueso que 1,13 mm, pero es coaxial muy flexible y fácil de doblar. Tiene una chaqueta negra. Este cable tiene una pérdida de señal (atenuación) por metro mucho menor que 1,13 mm, lo que se traduce en un mejor rendimiento. El cable tiene un grosor equivalente al LMR-100. Dado que el cable coaxial equivalente al LMR-100 tiene una menor pérdida de señal: Si este cable funciona para usted sin que los conectores U.FL se salgan de las tomas, entonces este cable coaxial más grueso es la mejor solución. Puede usar una pistola de pegamento caliente para asegurar el conector a la PCB, en cuyo caso, por supuesto, el cable más grueso no será un problema: esta es la mejor manera.

Podemos hacer pedidos especiales de cables U.FL con cable coaxial de 1,32 mm, 1,37 mm, RG174 o RG178 o cable de 1,13 mm, para una mejor flexibilidad. 1,32 mm es muy delgado y flexible, como el cable coaxial 1,13.

[5]  El género de los conectores U.FL es confuso porque un conector U.FL, como el que se encuentra en una tarjeta o placa inalámbrica miniPCI macho, es el conector U.FL macho. Por lo tanto, el género U.FL es una excepción a la regla para la mayoría de los otros tipos de conectores de RF, para los cuales "jack" es sinónimo de "conector hembra". Vea la foto en la parte superior izquierda de la página: U.FL masculino y femenino.

UFL es un pequeño conector de radiofrecuencia que es aplicable para señales de alta frecuencia en una banda de hasta 6 GHz. Tienen una amplia gama de aplicaciones como conectores de cable de antena, más comúnmente para aplicaciones en las que el espacio es una consideración clave, como sistemas integrados, incluso como el conector de antena en tarjetas MiniPCI y como conectores de antena GPS.

Los conectores UFL macho son muy rígidos, ya que deben incrustarse directamente en una placa de circuito. Ocupan solo unos 9 mm2 en el espacio. Los conectores UFL hembra vienen como la terminación en un cable de antena. Se pueden utilizar hasta para unas 30 incidencias de apareamiento, después de las cuales se habrán deteriorado o dañado, y se requiere un reemplazo.

Conectores U.FL / Cables de antena con conectores U.FL

El conector Hirose U.FL es un tipo de conector de radiofrecuencia (RF) que se utiliza para conectar cables coaxiales. Es el conector RF más pequeño del mercado.

• U.FL (a veces llamado UMCC) tiene una clasificación de hasta 6 Ghz.

Una conexión U.FL mide solo 2,5 mm de altura cuando está acoplada. El perfil pequeño y la junta en ángulo recto lo hacen ideal para aplicaciones donde el espacio es escaso, POR EJEMPLO: para conectar una antena WiFi a una tarjeta miniPCI dentro de una computadora portátil delgada.

• Un cable U.FL también puede conectarse a una antena GPS o a una baliza Bluetooth.

Como corresponde a una pieza que podría terminar en el chasis de una computadora portátil, esta conexión está diseñada para permanecer en su lugar cuando se acopla. Romperlo y desengancharlo varias veces hará que el conector hembra se desgaste. A continuación, sería necesario sustituirlo, junto con el cable coaxial adjunto.

El conector macho generalmente se suelda directamente a la placa de circuito como el conector: el conector es lo suficientemente pequeño como para ocupar tan solo 9 mm x 9 mm de espacio. El conector hembra se encaja en el conector macho, asegurado por la presión de la estructura metálica a presión.

Un cable U.FL suele ser un cable coaxial de 1,32 mm con doble blindaje. Para caber en espacios reducidos, también se puede utilizar un cable coaxial delgado y flexible de 1,13 mm. El cable de antena más grande que cuenta con U.FL es el RG174 de 3 mm. Más grueso pero flexible, el cable coaxial RG174 no tiene doble blindaje y ofrece menos pérdida de señal que sus homólogos de 1,32 mm o 1,13 mm.

El pequeño tamaño de los conectores U.FL y MMCX los ha convertido en una excelente opción en las aplicaciones de Internet de las cosas (IoT), ya que ocupan muy poco espacio en las carcasas estrechas de los dispositivos pequeños, como las balizas Bluetooth.

Adaptadores para SMA y RP-SMA Adaptadores para U.FL

Data Alliance ofrece una línea completa de adaptadores U.FL y cables U.FL para todo tipo de conectores.

Nuestros adaptadores U.FL proporcionan interfaces en miniatura que los hacen útiles en aplicaciones de alta densidad, como las que se utilizan en aplicaciones WiFi, informáticas y  GPS. Nuestros adaptadores SMA a U.FL están hechos de acero inoxidable y cuerpos de latón y vienen con una relación de onda estacionaria de voltaje de entre 1,3 y 6 GHz.

Cables de antena con conector U.FL a tipo N

Los cables de antena U.FL conectan las antenas a las tomas U.FL montadas en placas PCB. La combinación de conectores de tipo N con U.FL crea un cable adaptador conveniente para conectar una antena externa de tamaño mediano o grande a una PCB. Estos cables se utilizan a menudo para una amplia gama de aplicaciones de Internet de las cosas (IOT) donde solían conectarse de forma inalámbrica de mayor alcance a una LAN u otra fuente de conectividad a Internet.

Todos nuestros cables de antena U.FL a N tienen  impedancia ajustada a 50 ohmios, que es el estándar para WiFi y casi todas las aplicaciones inalámbricas típicas, incluidas Bluetooth, LTE (4G), GSM (3G), ZigBee y LoRa. Nuestros cables de antena VSWR de  banda ancha consistentemente baja  los han hecho populares a lo largo de los años en todas estas aplicaciones.

Los tres tipos de cable coaxial que utilizamos para los cables U.FL tienen una impedancia de 50 ohmios.

Por lo general, fabricamos cables U.FL a N con cable coaxial de 1,13 mm, que es un cable muy delgado y flexible, con una cubierta negra. Si bien el cable coaxial 1.13 no es la opción de baja pérdida, a menudo es muy importante usar este cable coaxial muy delgado y flexible por dos razones:

1. En espacios reducidos (dentro de cajas y carcasas), a menudo es necesario un cable coaxial tan delgado. A veces, el tamaño de los puertos es limitado, requiere el uso de cable coaxial 1.13.
2. 1.13 permite que el conector U.FL se encaje de forma segura en el conector sin salirse (como a veces sucederá con RG174, a menos que pegue el conector al conector).

Podemos hacer pedidos especiales de cables U.FL con cable coaxial de 1,32 mm o RG174 (ambas opciones de menor pérdida de señal) o cable de 1,13 mm, para una mayor flexibilidad. 1,32 mm es muy delgado y flexible, como el cable coaxial 1,13.

Los tres tipos de cable coaxial tienen un cable central (aislado por plástico) para conducir la señal de RF, rodeado por una malla trenzada, que protege el cable conductor de las interferencias electromagnéticas. El doble blindaje de 1,32 mm también incluye una segunda capa aislante exterior que cubre el blindaje conductor. El diseño de doble blindaje proporciona una transmisión de datos extremadamente eficiente y, cuando se conecta adecuadamente a una antena, la señal de RF se puede transmitir con una pérdida de señal mínima.

Cables de antena con conector RP-SMA a U.FL:

Los tres tipos de cable coaxial que utilizamos para los cables U.FL tienen una impedancia de 50 ohmios:

La mayoría de los cables U.FL a RP-SMA de Data Alliance están fabricados con  cable coaxial de 1,13 mm (especialmente para longitudes más cortas): el  cable coaxial de 1,13 mm es un cable muy delgado y flexible, con una cubierta negra. Si bien el cable coaxial 1.13 no es la opción de baja pérdida, a menudo es muy importante usar este cable coaxial muy delgado y flexible por dos razones:

1. En espacios reducidos (dentro de cajas y carcasas), es necesario un cable coaxial tan delgado para hacer curvas cerradas. A menudo, el tamaño de la carcasa o del puerto de la carcasa es tan pequeño que requiere el uso de cable coaxial 1.13.
2. El conector U.FL encajará en el conector sin salirse: a menudo se requiere un cable coaxial de 1,13 mm por esta razón, porque los conectores U.FL en RG174 tienden a salirse del conector, si no están pegados.

El cable coaxial de 1,32 mm es ligeramente más grueso que el de 1,13: el grosor añadido es una segunda capa de blindaje trenzado, para una menor pérdida de señal (atenuación). Por lo tanto, 1,32 mm es una excelente opción cuando se necesita un diámetro muy pequeño, una flexibilidad extrema y una baja pérdida. Si desea que fabriquemos sus cables con cable coaxial de 1,32 mm, póngase en contacto con el Servicio de Atención al Cliente y haremos los cables como un pedido especial.

Podemos hacer pedidos especiales de cables U.FL con cable coaxial de 1,32 mm o 1,37 mm, así como RG174 (ambas opciones de menor pérdida de señal) o cable de 1,13 mm, para una mayor flexibilidad. 1,32 mm es muy delgado y flexible, como el cable coaxial 1,13.  1,37 mm es una variante de doble blindaje que, por lo demás, es como 1,32 mm.

Los tres tipos de cable coaxial tienen un cable central (aislado por plástico) para conducir la señal de RF, rodeado por una malla trenzada, que protege el cable conductor de las interferencias electromagnéticas. El doble blindaje de 1,32 mm también incluye una segunda capa aislante exterior que cubre el blindaje conductor. El diseño de doble blindaje proporciona una transmisión de datos extremadamente eficiente y, cuando se conecta adecuadamente a una antena, la señal de RF se puede transmitir con una pérdida de señal mínima.

Utilizamos cable coaxial RG174 (2,54 mm de diámetro) para longitudes más largas. RG174 tiene la atenuación (pérdida de señal) más baja de los tres tipos de cable coaxial que son adecuados para su uso con conectores U.FL.

También ofrecemos adaptadores de U.FL a RP-SMA macho y hembra: Hay menos pérdida de señal cuando se utiliza un adaptador que un cable.

Ofrecemos cables U.FL a RP-SMA hembra y RP-SMA macho, con estas características y opciones:

• Los conectores hembra RP-SMA tienen una tuerca de mamparo y una rondana, por lo que puede montar este conector en un puerto de una caja o caja. Para aplicaciones en exteriores, puede agregar un empaque de hule (O-Ring) en el exterior del puerto de la carcasa para impermeabilizar / aislar el conector con clasificación IP68.
• El conector hembra RP-SMA puede ser recto o en ángulo recto.
• El conector macho RP-SMA puede ser recto o en ángulo recto.

Conectores de cable de antena U.FL a U.FL

Conectores U.FLson UMCC (conectores coaxiales ultra miniatura) hechos para altas frecuencias de radio (hasta 6 GHz). Una conexión U.FL mide solo 2,5 mm de altura cuando está acoplada. El perfil pequeño y la unión en ángulo recto lo hacen ideal para aplicaciones en las que el espacio es escaso, por ejemplo, para conectar una Antena WiFi a una tarjeta mini PCI dentro de una computadora portátil delgada. Un cable U.FL también puede conectarse a una antena GPS o a un Bluetooth Almenara.

Como corresponde a una pieza que podría terminar en el chasis de una computadora portátil, esta conexión está diseñada para permanecer en su lugar cuando se acopla. Romperlo y desengancharlo varias veces hará que el conector hembra se desgaste. A continuación, sería necesario sustituirlo, junto con el cable coaxial adjunto.

El conector macho generalmente se suelda directamente a la placa de circuito como un conector, lo suficientemente pequeño como para ocupar tan solo 9 mm de espacio. El conector hembra se encaja en el conector macho, asegurado por la presión de la estructura metálica a presión.

Cables y adaptadores de U.FL a SMA

El VSWR de banda ancha consistentemente bajo de nuestros cables SMA a U.FL, la compatibilidad de banda de frecuencia (de 0 GHz a 11 GHz) y  la adaptación de impedancia de 50 ohmios los hacen adecuados para todas las siguientes aplicaciones:

• Todos los estándares WiFi: aplicaciones de 2,4 GHz o 5 GHz: Wi-Fi 6, WiFi 6E, 802.11AX, 802.11AC, 802.11N, 802.11G, 802.11B, 802.11A,
• Inalámbrico celular LTE / 4G, LTEm, GSM / 3G WiMax, 5G
• Protocolos inalámbricos IOT (Internet de las Cosas): Bluetooth, ZigBee, LoRa, M2M, RFID, NB-IoT.

El cable coaxial: Data Alliance utiliza cable coaxial de 1,13 mm para cables U.FL más cortos. Por lo general, para cables U.FL más largos, usamos RG174. El diámetro de 1,13 mm y el 1,13 muy flexible son a veces una necesidad, si el espacio es muy estrecho dentro de cajas pequeñas que albergan PCB (placas de circuito impreso) y tarjetas inalámbricas mini-PCI. Una tercera opción es el cable coaxial de 1,32 mm, que tiene las ventajas de un doble blindaje (en forma de dos capas de cobre trenzado) para una baja pérdida, a la vez que es muy fino y flexible.

• Los conectores U.FL de 1.13 y 1.32 coaxiales se encajan de forma más segura y permanente en el conector
• Los conectores U.FL en RG174 son propensos a salirse del conector, a menos que estén pegados. Si desea RG174 por su característica de baja pérdida, le recomendamos que pruebe RG174 en su aplicación antes de tomar la decisión.
• R174 es el cable coaxial más grueso que se puede utilizar con U.FL: tiene 3 mm de diámetro. El RG174 es mucho menos flexible que el 1,13 y el 1,32, pero ofrece menos pérdida de señal (atenuación) que el 1,32 mm o el 1,13 mm, aunque el RG174 no tiene doble blindaje.

Data Alliance personaliza la opción coaxial para nuestros clientes, según sea necesario.

También ofrecemos adaptadores de U.FL a SMA macho y hembra: Hay menos pérdida de señal cuando se usa un adaptador que un cable, por lo que un adaptador es una mejor opción si se adapta a su aplicación.

Cables U.FL a FME

Cables de antena con conector FME a U.FL

El U.FL es un conector micro-coaxial hecho solo para micro-cable coaxial de 1.13 y a menudo se usa como conector integrado dentro de un dispositivo. U.FL también se conoce como conectores coaxiales ultraminiatura (UMCC)

Los cables U.FL conectan las antenas a la placa de circuito de las los dispositivos Bluetooth, los dispositivos RFID e IOT (Internet de las cosas), que son más pequeños, más ligeros y más delgados. Requieren conectores que no solo tengan una altura de acoplamiento extremadamente baja para caber en su perfil pequeño, sino también que se puedan acoplar fácilmente al conector y desacoplarse si es necesario. Los cables, adaptadores y conectores FME se utilizan normalmente en aplicaciones de datos móviles. El FME-Male suele ser de latón niquelado y cuenta con una rosca en el interior del cañón y un pasador. FME-Hembra, por otro lado, es largo con una rosca en el exterior del cañón y con una boquilla blanca que se extiende desde la base del conector.

Características del cable coaxial de 1,13 mm

El cable coaxial 1.13  tiene un diámetro muy pequeño (1,13 mm) y una flexibilidad extrema, lo que lo convierte en una parte útil de las configuraciones inalámbricas de IoT, WiFi, WLAN, comunicación celular y GPS.

Características del cable coaxial de 1,32 mm:

Versión blindada similar a 1.13 coaxialEl cable coaxial de 1.32 mm es un tipo de cable eléctrico blindado o línea de transmisión diseñada para transportar señales eléctricas o de radiofrecuencia con una pérdida mínima. 1,32 mm denota el diámetro del cable, normalmente más o menos 0,05 mm

Originalmente diseñado y patentado por el físico Oliver Heaviside en 1880, consta de un cable conductor interno rodeado de aislamiento y un escudo metálico conductor externo que funciona para bloquear la interferencia de la señal. Estos cables son conocidos por su eficiencia de transmisión y solo en raras ocasiones tienen fugas de señal, conocidas como salida, que pueden causar una señal nevada o borrosa o mosaico de imágenes.

Es un producto genérico y relativamente barato que tiene una amplia variedad de aplicaciones en las que la energía de radiofrecuencia debe transmitirse de manera efectiva. Los cables coaxiales ofrecen una impedancia específica de 50, 75 e incluso 95 ohmios según el uso.

Cables U.FL a MMCX: de 3 pulgadas a 36 pulgadas

Cable de antena / Adaptador: Ángulo recto de U.FL a MMCX: La longitud se refiere al tamaño del cable entre los conectores (sin incluir los conectores).

Aplicaciones inalámbricas compatibles: Este cable de antena está diseñado para funcionar con una amplia gama de bandas de frecuencia (de 0 a 18 GHz), lo que garantiza la compatibilidad con varios dispositivos inalámbricos. Su VSWR (relación de onda estacionaria de voltaje) de banda ancha consistentemente baja y la  adaptación de impedancia a un equipo de 50 ohmios lo hacen adecuado para múltiples

El tamaño compacto de los conectores U.FL y MMCX es una característica clave que los convierte en una opción ideal para  aplicaciones de Internet de las cosas (IoT). Ocupan un espacio mínimo en los casos a menudo estrechos de los dispositivos pequeños, como las balizas Bluetooth, lo que garantiza un uso eficiente del espacio disponible.

En Data Alliance priorizamos la calidad. Nuestros conectores U.FL y MMCX están meticulosamente soldados, lo que garantiza una conexión de baja pérdida con discontinuidades mantenidas al mínimo absoluto. Esta artesanía de alta calidad garantiza la durabilidad y el rendimiento de nuestros productos.

Tipos de cables coaxiales para cables U.FL a MMCX

• El tipo de cable coaxial es RG174. RG174 es de mejor calidad que 1.13mm y tiene una chaqueta negra. La mayor calidad de este cable se traduce en una menor pérdida y un mejor rendimiento. Este cable está clasificado para uso en exteriores y también es adecuado para  uso en interiores. Tenga en cuenta que el cable coaxial LMR-100 tiene un diámetro demasiado grueso para usarlo con conectores U.FL.
• Opción: Cable minicoaxial de 1,13 mm (impedancia de 50 ohmios): Este cable muy delgado y flexible con una cubierta negra. Al conectar un conector UFL a un conector en una tarjeta o placa mini PCI, el espacio reducido a menudo requiere un cable de 1,13 mm porque es muy delgado y flexible. El cable muy delgado generalmente se necesita en espacios reducidos dentro de gabinetes, por lo que el conector U.FL se ajustará al conector sin salirse.
• Pedidos especiales: Consulte esta nota sobre las opciones para el grosor del cable coaxial. Podemos hacer pedidos especiales con cable coaxial de 1,13 mm, RG174 o 1,32 mm si desea un cable más grueso y de menor pérdida para las versiones más cortas de este cable. El cable coaxial de 1,32 mm tiene doble blindaje y es muy delgado (1,32 mm de diámetro). Póngase en contacto con nosotros para realizar un pedido en particular.
