Cajas de red para exteriores resistentes al agua y a la intemperie.

Características de las cajas impermeables.

Empaques o juntas: Láminas aislantes colocadas entre dos partes o componentes conductores. Las juntas también se pueden colocar dentro de una caja metálica entre el equipo y las paredes de la caja. Esto evita cualquier posibilidad de cortocircuito o conexión a tierra.

Sellos de Hule: Los sellos son empaques o protecciones de hule que se utilizan para sellar y reforzar las aberturas y los enchufes a través de los cuales pasan los cables o tuberías a una caja. El sello impermeabiliza el enchufe, aísla los cables del roce con el borde del socket y también protege los cables de la rotura debido a tirones.

Prensaestopas / Glands / Interfaces de Cables:

Los prensaestopas se utilizan para aislar el cable en dispositivos sensibles para mante ner la integridad. Consisten en dos tubos roscados (macho y hembra) de material aislante que se atornillan sobre el cable.

Conectores a prueba de agua:

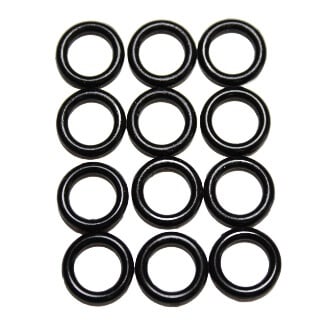

Empaque redondo de hule / O-Ring:

Un anillo de goma redondeado diseñado para encajar alrededor de tuberías cilíndricas o cables que pasan a través de una abertura circular. La junta tórica presiona alrededor de las paredes en la abertura y el cable o tubería para proporcionar una transición impermeable. Puede utilizar una junta tórica a ambos lados de la pared de la caja para maximizar la protección.

Sellos de compresión:

Los sellos de compresión de hule o silicona alinean las juntas y los bordes de las aberturas. Se comprimen cuando son empujados hacia abajo por el cierre de la caja para crear firmemente un límite de aire e impermeabilidad. El sello evita fugas de agua y polvo a través de estas juntas.

Las cajas protegen contra:

• Contaminación por polvo y otros desechos
• Daños físicos causados por fuertes vientos
• Daño por calor solar
• Impermeabilización / protección contra los daños causados por el agua y las precipitaciones

Cajas pequeñas para dispositivos electrónicos:

Estas pequeñas cajas de pared son un tipo de armario eléctrico montado en la pared que se utilizan como contenedores para equipos electrónicos domésticos o industriales, energía, científicos y de telecomunicaciones. También se conocen como cajas de armarios eléctricos. En pocas palabras, son cajas o estuches que están hechos de material duradero que se pueden montar e instalar fácilmente en una pared con tornillos o pernos para madera a través de orificios preperforados.

Dimensiones reducidas de la caja montada en la pared

• Los gabinetes pequeños suelen tener una longitud de entre 1 y 6 pulgadas (25,4 a 152,4 milímetros) y están diseñados para componentes eléctricos y electrónicos pequeños.

Las dimensiones de los gabinetes eléctricos y electrónicos son críticas para el rendimiento del gabinete/caja y el equipo que contiene. Las cajas pequeñas deben dimensionarse cuidadosamente para el equipo que albergarán. El tamaño correcto no solo garantiza la utilidad del espacio, sino que también protege el gabinete de daños si los impactos sacuden el contenedor y desplazan su contenido. La longitud, la altura y el ancho de la caja solo deben exceder las dimensiones del circuito que albergará en una pequeña cantidad, tal vez dejando espacio para cualquier actualización del equipo almacenado.

La eficiencia del espacio suele ser una prioridad para los armarios, ya que es necesario incluir la mayor cantidad de equipos posible en cada armario. El uso de varias cajas pequeñas puede evitar que una caja más grande se sature con un acceso deficiente para cualquier persona que necesite realizar reparaciones o mejoras. Además, el uso de cajas más pequeñas de tamaño y ubicación adecuadas ofrece una mejor línea de visión y espaciado de los componentes conectados en la ubicación elegida.

Características de la caja del armario eléctrico

Se pueden usar en interiores o exteriores y tienen el propósito principal de proteger el equipo que albergan de impactos físicos y la entrada de humedad, suciedad y polvo. También pueden proteger al personal que los manipula de la exposición a un peligro eléctrico.

Los pequeños gabinetes de uso general están construidos de manera robusta de metal o plástico con bisagras seguras y la capacidad de bloquearse para evitar el acceso no autorizado. Cerraduras en la seguridad y protección que proporcionan las cajas pequeñas. Los diseños varían según los mecanismos de bloqueo, que incluyen cajas de pared con cerradura simple, gabinetes con bloqueo de leva y gabinetes de montaje en pared con candado.

Los gabinetes también llevan orificios ciegos que están sellados con sellos de hule para permitir que el cableado del equipo pase a través del gabinete sin tensión ni daños. Los gabinetes se pueden personalizar aún más según sea necesario para el tipo de equipo que albergará con una variedad de accesorios de gabinete.

Los gabinetes pequeños son una solución versátil y de bajo perfil para una variedad de aplicaciones que van más allá de la alimentación a través de Ethernet y las telecomunicaciones. Estos gabinetes pueden ser utilizados por fabricantes de equipos y circuitos, gerentes de instalaciones e ingenieros de mantenimiento para el alojamiento confiable de circuitos electrónicos y equipos de red. Se integran fácilmente en varios sistemas y redes y se pueden adaptar con los accesorios adecuados a sus requisitos específicos.

En conclusión

Los gabinetes pequeños son un accesorio de red de alta utilidad para una amplia gama de instalaciones eléctricas, electrónicas y de red. Con materiales robustos y de alto rendimiento y diseños funcionales que ofrecen facilidad de instalación y uso, esta selección de armarios pequeños debería proporcionar una solución adecuada para una amplia gama de tecnologías.

Cajas de tamaño mediano:

Adecuado para puntos de acceso inalámbricos, equipos de telecomunicaciones o equipos de red.

Los gabinetes son cajas que han sido diseñados y fabricados específicamente para albergar y proteger los equipos eléctricos y electrónicos del entorno externo y mantener seguro al personal que maneja los dispositivos electrónicos. También pueden ser conocidos como:

• Cajas electrónicas
• Cajas inalámbricas
• Gabinetes NEMA
• Cajas NEMA
• Gabinetes de puntos de acceso inalámbricos
• Cajas exteriores/interiores

El equipo de red electrónico e inalámbrico se puede montar dentro de la caja, que generalmente lleva una puerta abatible con un cerrojo o pasador que se puede asegurar.

Nuestra gama de cajas electrónicas de alta calidad se fabrica y distribuye de acuerdo con la legislación mundial del sector electrónico.

Los materiales y componentes utilizados en estos gabinetes cumplen con:

• Restricción de sustancias peligrosas (RoHS)
• Sección 1502 de la Ley Dodd-Frank
• Reglamento sobre minerales de zonas de conflicto (2021)

Los gabinetes electrónicos se utilizan para equipos eléctricos y de red esenciales, incluidos:

• Dispositivos de red
• Disyuntores
• Unidades de control
• Sensores IoT
• Cajas de conexiones de energía solar
• Puntos de acceso WiFi al aire libre
• Router WiFi
• Adaptadores WiFi USB
• Caja de equipos de medición para exteriores

Estos gabinetes cuentan con una estructura, componentes y accesorios que los hacen resistentes a los impactos, las condiciones ambientales adversas y la entrada de humedad y partículas, una razón clave para albergar equipos electrónicos a menudo costosos. La mayoría de los gabinetes tendrán clasificaciones que brindan una comprensión más detallada de sus capacidades de protección, lo que puede ayudar a evaluar y hacer coincidir los gabinetes con la aplicación correcta. Pueden estar hechos de metal o plástico, siendo este último el más común para las redes inalámbricas. Los gabinetes electrónicos también se complementan de varias maneras, incluida la adición de ventiladores, ventilación y prensaestopas para el cableado y los conectores que se conectan a los dispositivos que albergan.

Los tipos notables de gabinetes electrónicos incluyen

• Cajas de puntos de acceso inalámbricos

Los gabinetes de acceso inalámbrico están diseñados para albergar puntos de acceso y enrutadores para una instalación segura en las proximidades de los usuarios de la red. Las cajas de plástico son transparentes a las señales WiFi. Para crear una red de área local con una cobertura óptima, los puntos de acceso pueden requerir una instalación a largo plazo en ubicaciones exteriores, inaccesibles o peligrosas para el medio ambiente. Las cajas inalámbricas alojan de forma discreta y segura el punto de acceso y el cableado asociado, y proporcionan un fácil acceso siempre que sea necesario. La selección del gabinete de punto de acceso inalámbrico correcto prolongará la vida útil de su equipo, ahorrando costos.

• Cajas NEMA

Las cajas NEMA son gabinetes electrónicos que se fabrican de acuerdo con las especificaciones establecidas por la Asociación Nacional de Fabricantes Eléctricos (NEMA). Los gabinetes NEMA llevan un código que define los tipos de entorno en los que se puede usar la caja.

• Cajas de antenas

Los gabinetes se pueden usar para alojar antenas exteriores y sus cables. Muchos gabinetes de antenas DCE cuentan con recortes sellados que permiten que la antena sobresalga de la caja. Los gabinetes de antenas de panel pueden albergar no solo la antena de perfil bajo, sino también integrar el equipo de radio necesario. Los gabinetes para antenas generalmente tienen transceptores y amplificadores montados junto a la antena en la placa posterior del gabinete.

• Cajas de red

Estas cajas proporcionan una caja robusta, segura y bien sellada para hardware de redes inalámbricas y de computadoras, incluidos servidores, enrutadores, módems, conmutadores y puntos de acceso.

Partes clave de una caja electrónica básica

Cada componente de la caja está diseñado para una funcionalidad y protección óptimas de su equipo inalámbrico.

• Las puertas de los armarios no solo deben tener un sellado fiable para evitar la entrada de humedad y polvo, sino que también deben proporcionar una protección adecuada contra la entrada accidental de las manos o los dedos de las personas que manipulan los armarios. Algunas puertas tienen paneles translúcidos o transparentes que permiten al personal ver los dispositivos o componentes dentro de la caja.
• Las bisagras del gabinete se unen a las puertas, tapas y paneles de acceso del gabinete para proporcionar un acceso seguro al equipo. Muchas bisagras para gabinetes inalámbricos son de retención, lo que significa que la puerta se puede colocar y la bisagra se sostendrá mientras el personal accede al interior del gabinete. Otros tipos de bisagras utilizadas incluyen bisagras de elevación, bisagras autoalineables, bisagras fijas, bisagras de fricción. Si la seguridad es crítica,  también se pueden obtener bisagras a prueba de manipulaciones.
• Los cerrojos y cerraduras de la caja se pueden reemplazar para obtener el nivel requerido de seguridad y cierre. Los cerrojos de cuarto de vuelta pueden estar hechos de plástico o metal como acero o aluminio y se pueden fabricar de acuerdo con los estándares de protección de ingreso que se describen más adelante. Los cerrojos con manija en T u oscilante permiten un fácil acceso. Si la seguridad es una prioridad, se pueden integrar mecanismos de cierre como una cerradura de llave empotrada o cerraduras de llave de seguridad.
• ¿Qué son las placas traseras de los armarios electrónicos? Los paneles de gabinete, las placas de montaje y las placas posteriores son paneles metálicos que proporcionan una superficie dentro del gabinete electrónico para el montaje de equipos. Por lo general, están hechos de plástico, aluminio o acero y pueden estar preperforados para ayudar a un ensamblaje más rápido. También se pueden utilizar para el montaje de carriles DIN.
• ¿Qué son los knockouts de las cajas? Los orificios ciegos de la caja son áreas circulares o rectangulares preparadas previamente de la caja que se pueden eliminar con precisión de acuerdo con los usos específicos de la caja. La extracción está diseñada para completarse simplemente con un destornillador. Estos orificios ciegos proporcionan una salida para cables de alimentación, cables coaxiales, antenas y otros componentes alojados dentro o conectados al dispositivo de gabinete. Son clave para fijar correctamente los prensaestopas y las rejillas de ventilación. Los orificios ciegos se pueden colocar en todos los lados, en la base y en la pared posterior de la caja. Pueden ser orificios ciegos de placa frontal o orificios ciegos de conducto.
• Las rejillas de ventilación y los filtros de la caja permiten que el aire circule dentro de la caja mientras que los filtros impiden la entrada de polvo. También se pueden incluir sin comprometer ninguna clasificación de protección NEMA o de ingreso. Al incluir rejillas de ventilación en una caja inalámbrica, el calor generado por un dispositivo inalámbrico como un router puede disiparse y varios niveles de movimiento de aire a través de las rejillas de ventilación pueden igualar la presión dentro de la caja y evitar la acumulación de condensación.
• Los techos exteriores o las marquesinas para la lluvia ayudan a desviar la lluvia y la humedad de la caja para limitar la posibilidad de entrada de humedad.
• Las bandejas de goteo son otra estrategia que se puede utilizar para desviar el agua y mantener el cableado y las salidas libres de humedad.

¿Por qué son importantes las cajas impermeables?

Los gabinetes son críticos para proteger los equipos de red, que generalmente se adquieren por una causa significativa. La instalación, las modificaciones y la reparación también pueden ser costosas, por lo que es ventajoso garantizar que el hardware de red alcance su máxima vida útil. Además de proteger los equipos. Las cajas electrónicas tienen los siguientes propósitos adicionales:

• Las cajas electrónicas facilitan el montaje de puntos de acceso inalámbricos y otros equipos de red. Los gabinetes inalámbricos de plástico están diseñados para montarse de forma segura a través de rieles o kits de montaje en postes. Sin una caja, el hardware, como los routers o los módems, tendría que conectarse directamente a las superficies, lo que aumentaría el riesgo de daños. Están preparados con los orificios para tornillos que se necesitan para un montaje seguro sin comprometer la integridad y el rendimiento de la caja.
• Los gabinetes inalámbricos organizan el equipo que albergan. Este enfoque contenido significa que todos los componentes y el cableado asociado con un punto de acceso o antena están alojados en un solo lugar. Esto simplifica el acceso del personal para reparaciones o modificaciones. El montaje es sencillo en la placa posterior y todos los cables de alimentación y coaxiales conectados se pueden dirigir fuera de la caja a través de la salida ciega.
• Los gabinetes proporcionan una solución discreta para montar equipos inalámbricos. Los gabinetes de colores neutros son de bajo perfil y discretos, lo que significa que el equipo y su cableado se colocan donde deben ubicarse con una presentación ordenada.

En conclusión

Los gabinetes son una inversión crítica para la protección de su infraestructura de red. La selección de la caja inalámbrica adecuada significa que el hardware se puede alojar y montar de forma segura con una resistencia excepcional frente a los factores ambientales comunes que conducen a la corrosión. Esto no solo prolongará la vida útil de equipos como puntos de acceso y enrutadores, sino que también facilitará la instalación y el mantenimiento de dispositivos electrónicos con la caja.

Gabinetes grandes con tomacorrientes de CA de 120 V o 240 V:

Grandes gabinetes NEMA para proteger de forma segura los dispositivos electrónicos al aire libre: Estos gabinetes de alta especificación, a menudo equipados con rejillas de ventilación, calefacción y ventiladores, están equipados con rendimiento de aislamiento y control termostático para garantizar que se salvaguarde el funcionamiento de su equipo o red. El sistema de clasificaciones NEMA facilita la selección del gabinete grande adecuado para su equipo.

Cajas exteriores impermeables / resistentes a la intemperie con tomas de corriente internas

Los grandes armarios inalámbricos para exteriores con tomacorrientes de CA de 120 o 240 voltios son un tipo especializado de armarios eléctricos. Estas cajas con tapa y bisagras de metal o plástico se utilizan para proporcionar alojamiento y enrutamiento de cableado de alimentación y suministro para una amplia gama de equipos de redes inalámbricas, incluidos enrutadores, puntos de acceso, antenas, amplificadores de señal y cualquier control termostático asistente. También se les llama gabinetes NEMA, debido a sus asociaciones con el sistema de certificación de la Asociación Nacional de Fabricantes Eléctricos (NEMA) y las cajas inalámbricas. El término gabinetes NEMA se puede usar para describir gabinetes que no tienen clasificación NEMA.

Estos gabinetes varían en tamaño y especificaciones con gabinetes inalámbricos grandes con tomas de corriente de CA que proporcionan ventilación, calefacción y enfriamiento para proporcionar un entorno interior termostático y con control de humedad. Se utilizan para instalaciones de redes inalámbricas tanto en interiores como en exteriores y están fabricados para poder soportar temperaturas extremas y la entrada de humedad y polvo. Nuestra selección de grandes cajas resistentes a la intemperie:

• Tienen una fabricación e integridad estructural líderes en el mercado.
• Están completamente clasificados por NEMA (como se explica a continuación) para proporcionar una protección sólida contra el entorno exterior.
• No interferirá ni disminuirá el rendimiento de los equipos inalámbricos instalados en ellos.
• Tienen pestillos seguros (que se pueden cerrar con candado) y también permiten un acceso conveniente al personal para el mantenimiento y las reparaciones.
• Tener componentes eléctricos y cableado que cumplan con la legislación de  restricción de sustancias peligrosas (RoHS) de la UE y  las regulaciones de minerales de conflicto.

Las cajas electrónicas grandes se pueden montar de varias maneras. Pueden montarse en la pared o en el poste con los soportes y pernos correctos. Alternativamente, se puede colocar plano sin comprometer el rendimiento. Dentro de la caja, el equipo inalámbrico también se puede montar en un panel de montaje extraíble.

Componentes y características clave de los gabinetes grandes con tomacorrientes de CA de 120 V o 240 V

1. Caja exterior

La caja exterior de estos gabinetes para redes inalámbricas está hecha de plástico duradero que no bloqueará las señales de radiofrecuencia.

Los plásticos de la caja también pueden tener acabados resistentes a los rayos UV e ignífugos.

2. Ventilador

Los gabinetes inalámbricos de alta especificación tienen módulos de ventilador integrados que proporcionan un enfriamiento sensible para los equipos electrónicos alimentados, de modo que se mantiene continuamente un entorno controlado termostáticamente. Los ventiladores son eficaces para mantener los equipos de redes inalámbricas críticos dentro del rango de temperatura necesario para un rendimiento óptimo y no solo pueden prolongar la vida útil de los dispositivos inalámbricos, sino también ahorrar energía.

3. Filtros

Estos gabinetes llevan uno o más filtros de aire electrónicos que son vitales para mantener la humedad y el polvo fuera del gabinete mientras el aire es aspirado o expulsado por el ventilador.

4. Placa de montaje

Las placas de montaje (también conocidas como placas traseras o placas de perforación) se asientan dentro de la caja y proporcionan una superficie perforada para el montaje seguro de componentes electrónicos.

5. Salidas de CA internas

Los gabinetes inalámbricos exteriores alimentados llevan tomas de corriente internas para proporcionar alimentación de CA para puntos de acceso inalámbricos y enrutadores, y ventiladores y calentadores complementarios.

6. Orificios de corte en H y corte en D

Estos orificios en la base del gabinete se pueden usar para enrutar cables con un ojal adecuado, pasando un conector de mamparo tipo N, o se pueden bloquear con un tapón de orificio NEMA de corte H / D adecuado si es redundante.

7. Una lengüeta de conexión a tierra

Los dispositivos inalámbricos que se instalan dentro del gabinete NEMA deben estar correctamente conectados a tierra no solo por motivos de seguridad, sino también para garantizar que funcionen correctamente y dentro de los requisitos de EMI.

8. Cable conducido

El cableado se puede enrutar hacia adentro y hacia afuera del gabinete mientras se mantiene su impermeabilidad contra la intemperie mediante conductos y prensaestopas sellados que también protegen los cables de daños por torsión o abrasión.

9. Tapas de escape de admisión

Una buena ventilación es fundamental para preservar el rendimiento de la instalación inalámbrica al aire libre, y los gabinetes grandes que tienen alimentación de CA requerirán una buena circulación de aire para mantener fríos los componentes inalámbricos.

10. Pestillos con cerradura de liberación rápida

Los gabinetes NEMA grandes vienen con una variedad de mecanismos de bloqueo que mantienen el gabinete firmemente cerrado y también lo mantienen a salvo del acceso no autorizado y el vandalismo.

Accesorios para gabinetes electrónicos:

Los accesorios de gabinetes electrónicos son componentes que se pueden conectar a un gabinete o caja NEMA para mejorar su rendimiento y funcionalidad. Ayudarán a proteger el equipo de la corrosión y también ayudarán a organizar el equipo dentro de la caja mientras mantienen un entorno interno óptimo. Se pueden seleccionar accesorios para montar el gabinete, enrutar cables coaxiales y de alimentación, alambres e interruptores, o mejorar la ventilación del gabinete. También son clave para realizar modificaciones críticas en el gabinete que pueden ser necesarias para la aplicación cuando se instala. Los accesorios de la caja electrónica deben coincidir con la caja y no perjudicar el grado de protección de ingreso de la caja. Hay disponible una amplia gama de opciones para cajas metálicas y de policarbonato o ABS y cajas con orificios ciegos que se pueden personalizar según sus necesidades.

Los accesorios clave de los gabinetes electrónicos incluyen:

• Conductos de ventilación
• Enchufes
• Juntas
• Equipos de montaje internos y externos
• Prensaestopas / Glands (Interfaces de Cables)
• Conectores de mamparo

Componentes de gabinetes electrónicos de calidad que cumplen con los más altos estándares de abastecimiento y fabricación

Nuestra amplia gama de accesorios para gabinetes electrónicos cumple  con la Restricción de Sustancias Peligrosas (RoHS) y también cumple con la Sección 1502 de la Ley Dodd-Frank y la legislación sobre minerales de conflicto.

¿Cuáles son las opciones para montar cajas electrónicas?

Los arreglos de montaje para gabinetes electrónicos no solo deben tener en cuenta el tamaño y el peso del gabinete, sino que también deben ser capaces de brindar accesibilidad al equipo montado y soportar condiciones externas a menudo duras o expuestas. Las cajas electrónicas también se encuentran en ubicaciones cada vez más diversas y, por lo tanto, las opciones de montaje deben ser flexibles. Por lo general, los gabinetes vendrán con orificios preparados previamente para permitir la fijación directa a una superficie plana o rieles para el montaje en postes sin alterar el nivel de protección que ofrece el gabinete.

En conclusión

La selección de los accesorios de la caja eléctrica es fundamental para el rendimiento de la caja y de su equipo inalámbrico. Los accesorios clave no solo respaldan la protección física de los equipos electrónicos y el cableado, sino que también ayudan a mantener un entorno interno óptimo que es propicio para el funcionamiento y la longevidad del equipo encapsulado. Busque clasificaciones clave, sistemas y códigos para asegurarse de que sus accesorios brinden el rendimiento requerido.
