Conectores y cables TS-9
TS-9 Conectores y cables
TS-9 es un pequeño conector coaxial que se usa comúnmente para conectar antenas a dispositivos celulares como LTE, GSM, dongles (adaptadores o llaves), 5G, 4G y 3G, módems y tarjetas de datos. Los conectores TS-9 se parecen mucho a los conectores CRC9 y cuentan con un cilindro circular chapado en oro o níquel y un pin en el extremo de la ranura roscada.
Tipos de cables TS-9
El conector coaxial TS-9 de 50 ohmios de Data Alliance está diseñado para su uso con cable de baja pérdida y doble blindaje, como nuestro cable coaxial LMR-100. Los cables del conector TS-9 emparejan el conector TS-9 con el conector SMA más grande que se usa ampliamente en redes celulares, LPWAN y GPS.
El conector TS-9 (o TS9) se utiliza principalmente en aplicaciones de redes celulares. Este pequeño conector no está estandarizado, pero se caracteriza por su diámetro interior de 3,5 mm y su diámetro exterior de 3,8 mm y se utiliza en entornos compactos de placas de circuito impreso. Esta breve guía le proporciona los elementos esenciales de los conectores y cables TS9 y sus aplicaciones comunes.
Aplicaciones: Los conectores TS-9 se utilizan para las siguientes aplicaciones:
- Antenas externas para aplicaciones de datos celulares: Acceso a Internet a través de dispositivos celulares
- Termine el extremo del cable de antena TS-9 para facilitar las conexiones a una antena o un dispositivo de RF
- Antenas de telefonía móvil y radio de mano
- Adaptadores o llaves (Dongles) inalámbricos USB (definidos por software) y sistemas de antenas WiFi
- Infraestructura inalámbrica celular
Especificaciones físicas del conector TS-9:
Los conectores TS-9 vienen en variaciones rectas y en ángulo recto, macho o hembra. Al elegir su conector, debe adaptarlo al tipo de cable utilizado, el soporte de frecuencia, la impedancia (50 a 75 ohmios), la clasificación de voltaje, la pérdida de inserción, las especificaciones ambientales y el tamaño del cable. Los conectores y cables TS-9 generalmente vienen con especificaciones sobre impedancia, rango de frecuencia, voltaje de trabajo, voltaje de resistencia, resistencia de contacto y resistencia de aislamiento. Los conectores utilizan el método de fijación de engarce para una fijación efectiva y fuerte.
Los conectores macho y hembra TS9 están acoplados mediante acoplamiento deslizante o a presión. Este simple acoplamiento no proporciona un clic ni ninguna confirmación táctil de un acoplamiento correcto. El acoplamiento es fuerte y seguro y está clasificado para 5000 ciclos o más.
Conector macho TS-9 (enchufe)
El conector macho TS-9 suele estar disponible montado en adaptadores flexibles o cables coaxiales, además de encontrarse en algunas antenas que se conectan directamente a ordenadores portátiles o dispositivos inalámbricos de mano. Las medidas típicas del cuerpo del conector de latón son 12,65 mm por 12,65 mm con un diámetro interior característico de 3,5 mm y un diámetro exterior de 3,8 mm. Dentro del cilindro circular ranurado dorado o niquelado del enchufe macho hay una clavija de conexión que se inserta en el conector hembra para crear un conector eléctrico.
Conector hembra TS-9 (jack)
El conector hembra TS-9 funciona como carcasa para el conector macho. Por lo general, está hecho de latón, con un diámetro exterior de 3,5 mm. En su interior cuenta con un aislante de PTFE. Está disponible en configuraciones de montaje en superficie o en borde para montaje en PCB.
Especificaciones eléctricas del conector TS-9
- Impedancia: El conector TS-9 tiene una impedancia nominal de 50 Ohm
- Rango de frecuencia: El conector TS9 es un conector de microondas que tiene un rango de frecuencia de DC a 3 GHz
- VSWR: 1,3 máx. (hasta 1 GHz) 1,5 máx. (1 GHz a 3 GHz)
- Voltaje nominal: 100 voltios
Conjuntos de cables TS-9
Los adaptadores o cables flexibles TS9 utilizan cable coaxial de menor diámetro que es flexible y se puede enrutar y manipular en espacios reducidos. Se utiliza con los siguientes cables:
Diámetro del cable coaxial (mm) | Diámetro interior del conductor (mm) | Diámetro del aislante (mm) | Blindaje del conductor exterior | Diámetro de la chaqueta (jacket) (mm) | Impedancia (ohmios) |
LMR 100 | 0.46 | 1.52 | doble | 2.79 | 50 |
RG 174 | 0.48 | 1.52 | soltero | 2.79 | 50 |
RG 178 | 0.30 | 0.86 | soltero | 1.83 | 50 |
RG 316 | 0.51 | 2.06 | soltero | 2.59 | 50 |

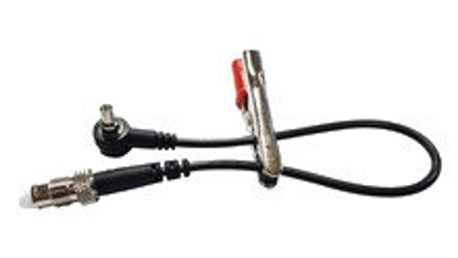

Cable de ángulo recto FME-hembra a MCX
Cable de antena: FME-hembra a MCX en ángulo recto (su elección) cable de 8 pulgadas. El tipo de cable es LMR-100 equivalente a LMR-100 con doble blindaje.
Las terminaciones soldadas de alta calidad de los conectores FME con soldadura de Data Alliance proporcionan una conexión de baja pérdida con discontinuidades mantenidas al mínimo.
La longitud se refiere a la longitud del cable entre los conectores (sin incluir los conectores).

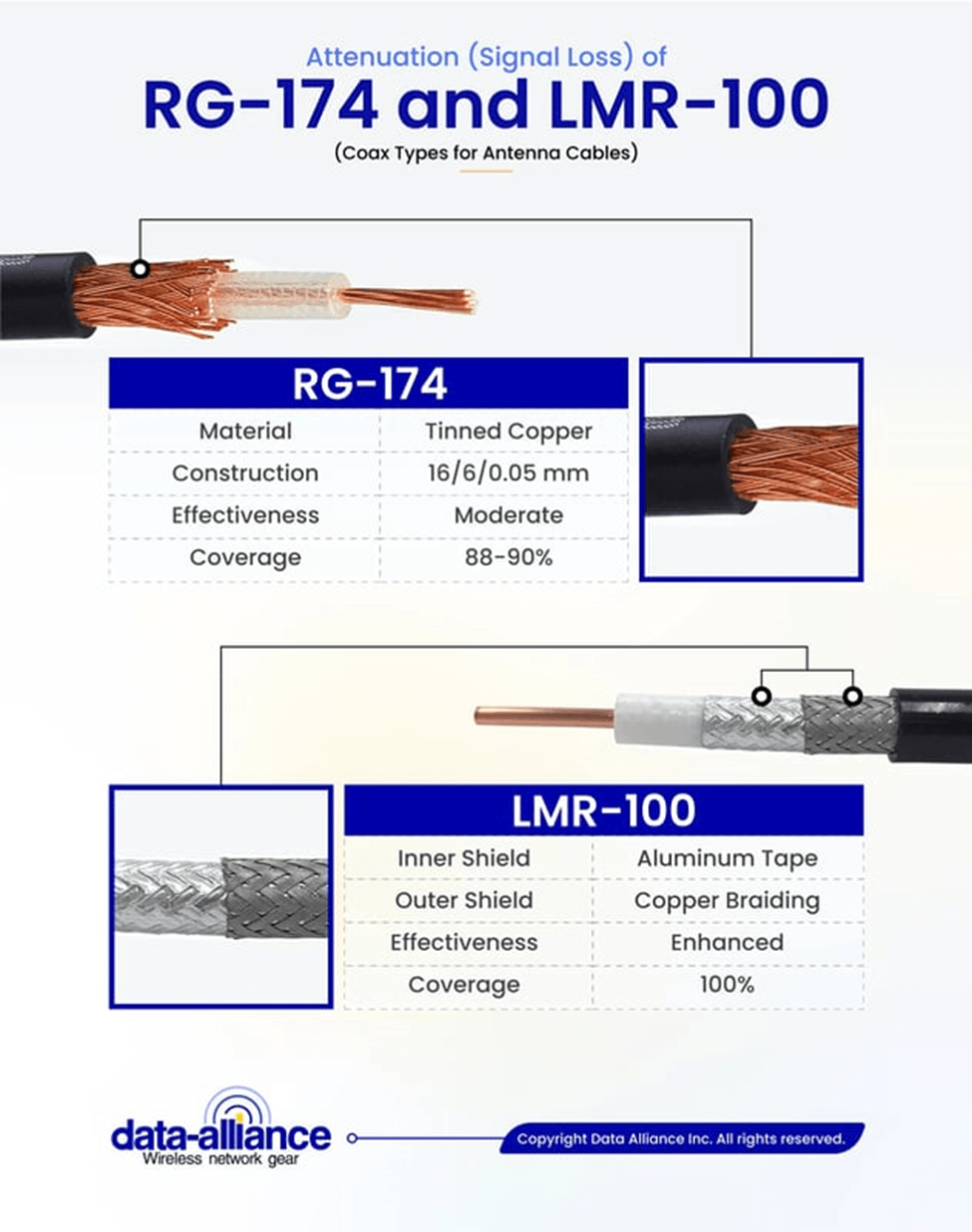

El cable está doblemente blindado para una baja pérdida de señal y es muy flexible / fácilmente flexible. El tipo de cable coaxial es similar al LMR-100 pero de mejor calidad que el LMR100: el cable coaxial con cubierta negra tiene la misma o mejor pérdida de señal por metro y flexibilidad que el LMR100, y menos atenuación (pérdida de señal) que el RG174. El doble blindaje es un factor importante en la mayor calidad de este cable, lo que se traduce en una menor pérdida / mejor rendimiento. El cable tiene un grosor equivalente al LMR-100. Este cable está clasificado para uso en exteriores y también es adecuado para uso en interiores.
El rango de temperatura para el uso operativo de este cable coaxial de la serie 100 y el conjunto de cable es: -22 F ~ +185 F (-30 C ~ +85 C)
Sin plomo y compatible con ROHS: Todo el producto cumple con ROHS (conectores y cable).
Conectores nuevos, de alta calidad, mecanizados con precisión en instalaciones ISO 9001. Niquelado y chapado en oro para impermeabilizar y reducir la pérdida de señal.
FME (para equipos móviles) es un conector RF en miniatura de 50 ohmios con un excelente rendimiento desde CC hasta 2,0 GHz. FME se utiliza principalmente con cables coaxiales RG-58 o equivalentes empleados en aplicaciones e instalaciones móviles. La forma estrecha en forma de cono de FME hembra permite que los cables FME se serpenteen a través de los orificios o espacios de acceso a menudo estrechos de un vehículo hasta las ubicaciones de equipo deseadas donde se instala un adaptador FME macho para la serie de conectores de equipo requerida en el conector de cable hembra.
TS-9 es un pequeño conector coaxial que se usa comúnmente con productos de teléfonos celulares. El MCX se parece mucho al TS-9.
Los conectores MCX (micro coaxiales) son conectores RF coaxiales que tienen una interfaz a presión y una impedancia de 50 ohmios. Ofrecen capacidad de banda ancha desde DC hasta 6 GHz. Las superficies de contacto están chapadas en oro. Tienen las mismas dimensiones de contacto interno y aislante que el conector SMB, pero son un 30% más pequeños.
- Los conectores MCX (micro coaxiales) son conectores RF coaxiales que tienen una interfaz a presión y una impedancia de 50 ohmios. Ofrecen capacidad de banda ancha desde DC hasta 6 GHz. Las superficies de contacto están chapadas en oro. Tienen las mismas dimensiones de contacto interno y aislante que el conector SMB, pero son un 30% más pequeños.
- MCX es el puerto de antena externa para la estación base Apple Airport Extreme. MCX y la versión más pequeña MMCX se utilizan con frecuencia para conectar antenas externas a receptores GPS. También son comunes en sintonizadores USB DVB-T para ordenadores y portátiles, para conectar una antena externa al sintonizador.
- El diámetro exterior del macho MCX es de aproximadamente 3,6 mm o 0,140 pulgadas. El macho MCX también se llama enchufe MCX.
Para aplicaciones celulares LTE, 3G y 4G, GSM, 900MHz, 2.4GHz o 5GHz, 802.11N, 802.11G, 802.11B, 802.11AC, 802.11A, WiMAX.
Cables TS-9 a SMA hembra y macho
Cable de antena: TS-9 en ángulo recto con SMA macho o hembra: El tipo de cable es LMR-100
La longitud se refiere a la longitud del cable entre los conectores (sin incluir los conectores).
El cable tiene doble blindaje para una baja pérdida de señal y es muy flexible y fácil de doblar. El tipo de cable coaxial es similar al LMR-100 pero de mejor calidad que el LMR100: el cable coaxial con cubierta negra tiene la misma o mejor pérdida de señal por metro y flexibilidad que el LMR100, y menos atenuación (pérdida de señal) que el RG174. El doble blindaje es un factor importante en la mayor calidad de este cable, lo que se traduce en una menor pérdida / mejor rendimiento. El cable tiene un grosor equivalente al LMR-100. Este cable está clasificado para uso en exteriores y también es adecuado para uso en interiores.
El rango de temperatura para el uso operativo de este cable coaxial de la serie 100 y el conjunto de cable es: -22 F ~ +185 F (-30 C ~ +85 C)
- Conectores nuevos de alta calidad, mecanizados con precisión en instalaciones ISO 9001 y chapados en oro para una baja pérdida.
- Para aplicaciones celulares LTE / 4G y 3G / GSM, 900 MHz, 2.4 GHz o 5 GHz, 802.11N, 802.11G, 802.11B, 802.11AC, 802.11A, WiMAX.
- TS-9 es un pequeño conector coaxial que se usa comúnmente con productos de teléfonos celulares / inalámbricos.
- Compatible con todos los mineros de helio utilizados en Europa, incluidos los mineros Bobcat, los mineros Sensecap y todos los demás mineros Helium LongFi, al igual que todos nuestros cables de antena y adaptadores con conectores SMA-macho.
SMA es un conector de tipo tornillo redondo, con conectores de acoplamiento roscados de tamaño mediano que están clasificados para frecuencias desde la más baja (CC) hasta 18 GHz: Este cable de antena es compatible con todo tipo de antenas inalámbricas, incluidas las redes inalámbricas / WiFi, Bluetooth, ZigBee, voz y datos celulares y WiMAX: 802.11N, AC, G, A, B. 900 MHz, 2,4 GHz y 5 GHz aplicaciones, así como cualquier otra frecuencia entre 0 y 18GHz.
El conector hembra SMA incluye una tuerca de mamparo y una arandela:
- Puede utilizarlo para montar el conector (y, por tanto, el cable) en la pared de una carcasa (para impermeabilizar la conexión del cable), una carcasa o una placa de circuito impreso (PCB).
- Impermeabilización : Selle el orificio donde está montado el conector hembra, colocando una junta tórica entre la pared del gabinete y la tuerca y arandela del mamparo en el conector hembra.
- El uso de esta junta tórica en un conector SMA hembra con una tuerca de mamparo y una arandela da como resultado que el conector tenga una clasificación IP68.
- La longitud de nuestro conector SMA-hembra estándar (pieza roscada) es de 3/8 de pulgada (9.525 mm).
- Tenemos una opción más larga: 14,5 mm, que podemos utilizar para solicitudes de cable de pedidos especiales.
- Todos nuestros cables con conectores hembra SMA y RP-SMA tienen herrajes de montaje en mamparo.
- Dimensiones de SMA
- Composición de los materiales del conector hembra SMA
Sin plomo y compatible con ROHS: Todo el producto cumple con ROHS (conectores y cable).
Las terminaciones soldadas de alta calidad de los conectores SMA con soldadura de Data Alliance proporcionan una conexión de bajas pérdidas con discontinuidades reducidas al mínimo.
En conclusión:
El conector TS-9 es un conector compacto, pero mecánicamente fuerte, que proporciona un rendimiento fiable en entornos donde la movilidad es esencial. Cuando se encuentra en un conjunto de cables con un conector SMA, el conector TS-9 facilita la conexión de una antena externa a una placa de circuito impreso.
