Cómo instalar y desinstalar conectores MHF-4 en un conector de placa

El proceso de instalación y desinstalación de conectores MHF4 en un conector en una placa de circuito impreso (PCB)

Los conectores MHF4 son los conectores coaxiales más pequeños disponibles y, a menudo, se usan en un cable MHF4 en aplicaciones como Wi-Fi, Bluetooth y otras tecnologías de RF, particularmente donde el espacio es escaso, como en computadoras portátiles, dispositivos móviles y dispositivos IoT.

Instalación de conectores MHF4

Herramientas y materiales necesarios:

• Conector MHF4
• Cable MHF4 (Compatible con su dispositivo)
• Placa de circuito impreso con conector MHF4

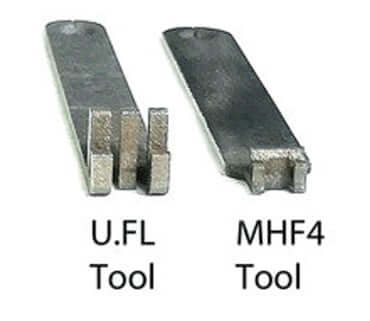

• Herramienta de inserción MHF4: Número de pieza MHF4Tool
• Herramienta de ampliación (opcional)
• Espacio de trabajo limpio y sin estática

Instalación paso a paso:

1. Preparación:
• Comience por asegurarse de tener un entorno de trabajo limpio y sin estática para evitar cualquier daño potencial a los componentes electrónicos sensibles.
• Si no está conectado a tierra, considere usar una muñequera antiestática para evitar descargas electrostáticas que puedan arruinar la PCB o el conector.
2. Inspección:
• Inspeccione el conector MHF4 y el conector de la PCB en busca de residuos o daños. Cualquier imperfección puede afectar el rendimiento de la conexión.
3. Alineación:
• Alinee con cuidado el conector MHF4 con el conector de la PCB. Los conectores MHF4 son pequeños, por lo que es posible que necesite una herramienta de ampliación para ver que la alineación sea precisa.
4. Conexión:
• Con pinzas de punta fina, sostenga el conector MHF4 por los lados. Evite tocar la clavija o los componentes internos del conector.
• Coloque suavemente el conector en el conector. Debe haber una guía en el conector que ayude con la colocación.
• Aplique una ligera presión hacia abajo hasta que sienta un clic, lo que indica que el conector está bloqueado en su lugar.
• Realice una prueba de tracción suave para asegurarse de que el conector esté bien sujeto. Tenga cuidado de no aplicar demasiada fuerza.
5. Comprobación final:
• Dale una vuelta a tu trabajo para asegurarte de que todo esté en orden y que el conector no esté inclinado o fuera del eje.

Desinstalación de conectores MHF4

Herramientas y materiales necesarios:

• MHF4 Herramienta de empuje/tracción: Número de pieza MHF4Tool
• Herramienta de ampliación (opcional)

Desinstalación paso a paso:

1. Preparación:
• Al igual que la instalación, asegúrese de trabajar en un entorno limpio y libre de estática.
• Conéctate a tierra para evitar cualquier daño estático a los componentes electrónicos.

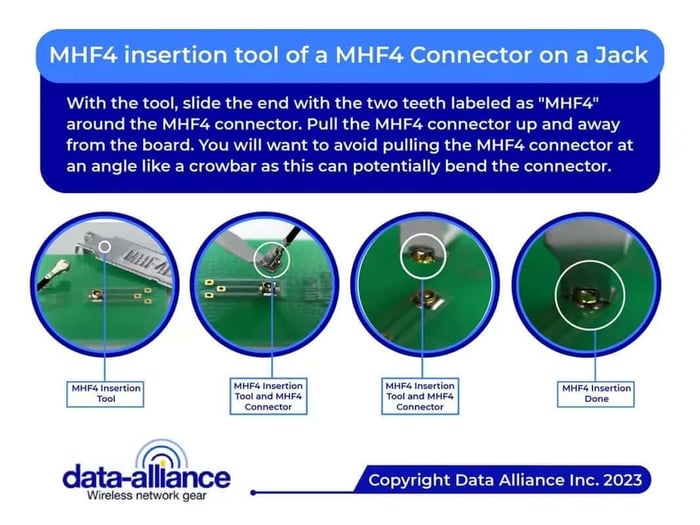

2. Desconectar:
• Deslice con cuidado las pinzas de punta fina debajo del conector. Sea cuidadoso para evitar rayar la PCB o dañar el conector.
• Aplique una presión uniforme hacia arriba para desacoplar el conector. Puede haber una ligera resistencia al hacer esto debido al mecanismo de bloqueo.
3. Inspección:
• Una vez retirado, inspeccione tanto el conector como el conector en busca de signos de desgaste o daño. Esto es importante para solucionar cualquier problema y para garantizar una buena conexión cuando se reinstale.
4. Almacenamiento:
• Si planea reutilizar el conector MHF4, guárdelo en un entorno libre de estática. Una bolsa pequeña y antiestática es ideal.

Consejos y consideraciones:

• Orientación del conector: Preste mucha atención a la orientación del conector MHF4. No siempre son simétricos y forzarlos en la orientación incorrecta puede causar daños.
• Presión suave: No utilice herramientas para aplicar presión al instalar el conector. Esto debe hacerse con los dedos para sentir el clic.
• La paciencia es la clave: Debido a su tamaño, la instalación y desinstalación de conectores MHF4 requiere paciencia y mano firme. Apresurar el proceso puede provocar clavijas dobladas o conectores dañados.
• Ciclo de vida del conector: Estos conectores están clasificados para un número limitado de ciclos de acoplamiento. Cada instalación y desinstalación puede desgastar el conector, así que limite la frecuencia de esta actividad.
• Compatibilidad de conectores e interconexiones entre diferentes conectores: Si bien el conector MHF4 se usa comúnmente, existen otros tipos de conectores coaxiales en el mundo de la electrónica, cada uno con sus propias ventajas y aplicaciones. Sin embargo, es crucial tener en cuenta que los conectores MHF4 no son directamente compatibles con otros tipos de conectores como SMA, RP-SMA o U.FL. Forzar conectores incompatibles juntos puede dañar tanto el conector como el dispositivo, lo que provoca un mal funcionamiento o un rendimiento deficiente de la señal. Si necesita conectar un conector MHF4 a un dispositivo con un tipo de conector diferente, deberá usar un adaptador de cable diseñado específicamente para ese propósito. Estos adaptadores cierran la brecha entre los diferentes tipos de conectores, lo que le permite conectar dispositivos que de otro modo no serían compatibles.

Estos son algunos ejemplos de adaptadores de uso común que involucran conectores MHF4:

MHF4 a SMA: Este adaptador permite conectar un cable MHF4 a un dispositivo con un conector SMA.

MHF4 a RP-SMA: Este adaptador le permite conectar un cable MHF4 a un dispositivo con un conector RP-SMA.

MHF4 a U.FL: Este adaptador le permite conectar un cable MHF4 a un dispositivo con un conector U.FL.

Siguiendo estos pasos, puede instalar y desinstalar con éxito los conectores MHF4 en un conector PCB con confianza. Recuerde que trabajar con placas de circuito impreso y conectores de RF requiere precisión y cuidado para mantener la integridad y la funcionalidad de los componentes electrónicos.

Mecanismo de bloqueo del conector MHF4: Entendiendo el IPEX MHF4L

El mecanismo de bloqueo IPEX MHF4L para conjuntos de cables MHF4 ha hecho contribuciones significativas para lograr la miniaturización y la eficiencia, objetivos clave para los diseñadores y fabricantes de IoT, particularmente en industrias como las telecomunicaciones, la automotriz y la electrónica de consumo.

Descripción del mecanismo de bloqueo IPEX MHF4L

El mecanismo de bloqueo IPEX MHF4L es un tipo de  conector coaxial en miniatura  que desempeña un papel crucial en la seguridad de la conexión entre antenas, cables de antena y dispositivos electrónicos.

Es un tipo de conector coaxial en miniatura diseñado específicamente para aplicaciones donde el espacio es limitado y las conexiones seguras son esenciales. Cuenta con un diseño compacto y un mecanismo de bloqueo que evita la desconexión accidental debido a factores como la vibración o el impacto. El mecanismo de bloqueo MHF4L está diseñado para funcionar a la perfección con cables MHF4, comúnmente utilizados en varios dispositivos electrónicos. (Los conectores MHF4 son un tipo de conector utilizado para las conexiones de antenas en dispositivos electrónicos. Otros tipos comunes incluyen conectores U.FL, SMA, RP-SMA y MMCX).

Aplicaciones en Telecomunicaciones

1. Dispositivos móviles: Una de las aplicaciones más comunes del mecanismo de bloqueo IPEX MHF4L es en dispositivos móviles como teléfonos inteligentes, tabletas y dispositivos portátiles. Estos conectores se utilizan para establecer una transmisión de señal confiable entre la antena interna del dispositivo y la placa de circuito principal, lo que garantiza una conexión segura para varios sistemas de comunicación, compatible con  antenas y adaptadores celulares, Wi-Fi y Bluetooth.
2. Tecnología 5G: Con el despliegue global de las redes 5G, la demanda de conectores de alta frecuencia y baja pérdida ha aumentado. El mecanismo de bloqueo IPEX MHF4L sobresale en este campo, ya que ofrece una excelente integridad y durabilidad de la señal, lo que lo convierte en un componente esencial en estaciones base 5G, celdas pequeñas y otros equipos de red.
3. Dispositivos IoT: El Internet de las cosas (IoT) se basa en una vasta red de dispositivos interconectados. El conector IPEX MHF4L permite que los dispositivos IoT mantengan conexiones estables para el intercambio de datos, lo que garantiza una comunicación eficiente en aplicaciones como sistemas domésticos inteligentes, automatización industrial y atención médica.

Industria Automotriz

1. Sistemas de infoentretenimiento: Los vehículos modernos están equipados con sofisticados sistemas de infoentretenimiento que dependen de una multitud de antenas para GPS, Bluetooth, Wi-Fi y conectividad celular. El mecanismo de bloqueo IPEX MHF4L ayuda a asegurar estas conexiones, lo que garantiza una comunicación fluida entre el vehículo y las redes externas.
2. Sistemas avanzados de asistencia al conductor (ADAS): Las tecnologías ADAS, como los sistemas de radar y lidar, requieren conexiones precisas y fiables. El conector IPEX MHF4L contribuye a la seguridad y funcionalidad de estos sistemas al proporcionar una transmisión de señal estable en entornos automotrices desafiantes.

Electrónica de consumo

1. Portátiles y tabletas: En los portátiles y tabletas compactos, el espacio es escaso. El tamaño en miniatura y la función de bloqueo seguro del mecanismo de bloqueo IPEX MHF4L lo convierten en una opción ideal para mantener las conexiones entre antenas y placas de circuitos, lo que mejora el rendimiento general de estos dispositivos.
2. Drones y cámaras de acción: Los drones y las cámaras de acción exigen conectores ligeros y duraderos para garantizar una transmisión de datos ininterrumpida. El conector IPEX MHF4L encaja perfectamente, lo que permite a estos dispositivos capturar imágenes de alta calidad y transmitirlas en tiempo real.

Aplicaciones industriales y sanitarias

1. Automatización industrial: En las fábricas y las instalaciones de fabricación, la maquinaria a menudo depende de la comunicación inalámbrica para funcionar de manera eficiente. El mecanismo de bloqueo IPEX MHF4L desempeña un papel fundamental a la hora de garantizar una conectividad fiable en los sistemas de automatización industrial.
2. Dispositivos médicos: Los equipos médicos, desde los dispositivos de diagnóstico hasta los sistemas de monitorización de pacientes, requieren una transmisión de datos precisa y fiabilidad. El conector IPEX MHF4L cumple con estas demandas, contribuyendo a la precisión y el rendimiento de los dispositivos médicos.

Data Alliance proporciona cables personalizados con el mecanismo de bloqueo MHF4L: Podemos personalizar cualquiera de nuestros conjuntos de cables MHF4 para tener el MHF4L en lugar de MHF4.
