Polarización de la antena:

La polaridad es una característica eléctrica clave que debe tenerse en cuenta al seleccionar una antena. Las antenas similares en una configuración de RF tendrán una potencia o transferencia de señal óptima en aplicaciones punto a punto.

• La polaridad es tan importante como la ganancia, el diagrama de radiación y  la VSWR en la selección de una antena.
• Nuestro artículo sobre los patrones de radiación está estrechamente relacionado con la polarización y será muy útil para comprender mejor la polarización.

En  las antenas transmisoras, la polarización de una antena es la dirección de los campos electromagnéticos producidos por la antena a medida que la energía se irradia lejos de ella. Estos campos direccionales determinan la dirección o el plano E en el que la energía se aleja de una antena o es recibida por ella. Las antenas transmisoras y receptoras están diseñadas con un tipo específico de polarización como característica intrínseca.

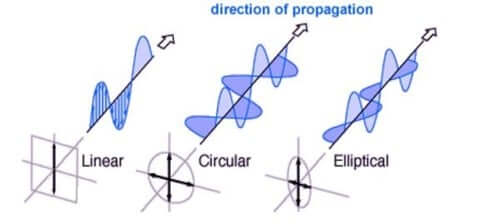

Tipos de polarización:

Las formas más comunes de polarización son lineal y vertical, pero la polarización puede ser cualquiera de las siguientes:

• La polarización lineal o vertical se refiere a la oscilación del campo eléctrico de una antena en el plano horizontal o vertical.
• La polarización oblicua describe un campo electromagnético que oscila en un ángulo de 45 grados con respecto al plano de referencia.
• La polarización circular (CP) se refiere a una onda de radio que gira a medida que la señal se propaga. Esta rotación puede ser hacia la derecha, como en la polarización circular derecha (RHCP), o hacia la izquierda, como en el caso de la polarización circular izquierda, (LHCP).
• La polarización elíptica se caracteriza por un campo eléctrico que se propaga en una hélice elíptica.

Con las antenas receptoras, solo se puede recibir energía electromagnética que posea la misma polarización que la antena. Una antena con polarización horizontal no puede recibir ninguna energía electromagnética en un plano de polarización vertical.

La orientación, la estructura física y el montaje de las antenas también determinan su polarización. La alineación de la orientación y polarización de las antenas transmisoras y receptoras mejorará la intensidad de la señal y la transferencia óptima de energía. La polarización lineal de las antenas se determina geométricamente, normalmente en la dirección de la corriente de la antena.

El efecto del montaje de antenas en la polarización

El montaje de antenas es una consideración crítica para obtener un rendimiento óptimo, especialmente en el plano horizontal o vertical. Una antena dipolo recto tendrá diferentes polarizaciones cuando se monte horizontal o verticalmente. En términos prácticos, una antena polarizada horizontalmente tendrá menos pérdidas cuando se monte cerca de un techo y se ha demostrado que una antena polarizada verticalmente tiene menos pérdidas cuando se monta cerca de una pared lateral.

Antenas omnidireccionales

Las antenas omnidireccionales tienen diferente polarización y rendimiento en comparación con las antenas lineales o direccionales. Estas antenas irradian energía de RF en todas las direcciones perpendiculares al eje de la antena en un patrón de radiación característico en forma de rosquilla. Las antenas omnidireccionales suelen estar polarizadas verticalmente, aunque pueden ser polarizadas circularmente o duales. La naturaleza omnidireccional de estas antenas puede causar reflejos, que se mitigan mediante la polarización circular. Una antena omnidireccional polarizada circularmente es insensible a la orientación de las ondas, lo que proporciona un rendimiento y una ganancia particularmente efectivos. En las antenas receptoras, una antena omnidireccional CP de doble polarización ofrece una transferencia óptima de energía electromagnética. Es la opción preferida para antenas transmisoras y receptoras en transmisión inalámbrica y redes.

Dentro de las configuraciones de radiofrecuencia, una antena funciona como una interfaz eléctrica que propaga la energía electromagnética y conduce la corriente eléctrica. La elección correcta de la antena es fundamental para crear una configuración de radiofrecuencia que funcione de manera óptima, donde las antenas coincidan con precisión en tamaño, mecánica y rendimiento ambiental para una aplicación deseada.

Polarización de antenas inalámbricas

La polarización de la antena inalámbrica es la orientación de la señal inalámbrica con respecto a su cobertura tanto horizontal como vertical. La polarización puede ser vertical, horizontal, circular o combinaciones de estas.

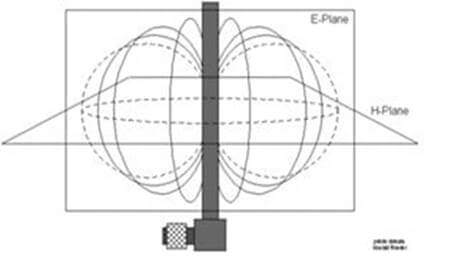

El plano E y el plano H son planos de referencia para antenas polarizadas linealmente. Este diagrama a continuación muestra la relación entre los planos E y H para una antena dipolo omnidireccional polarizada verticalmente Este tipo está destinado a redes malladas de corto alcance dentro de su rango:
