Prensaestopas (Glands / Interfaces de Cables)

Los prensaestopas son un accesorio clave para los gabinetes electrónicos y los acoplamientos resistentes a la intemperie brindan una protección superior para los conectores que se instalan en un entorno exterior. Por lo general, son componentes de conexión rápida que no requieren herramientas ni múltiples pasos para una instalación competente. Los prensaestopas son canales en forma de mampara que proporcionan un conducto sellado para el paso de los cables fuera de los conectores. Los casquillos de plástico se utilizan para cajas de plástico y los de metal para recintos metálicos. Están asegurados a los orificios ciegos en la pared del gabinete y mantienen el nivel de protección general proporcionado por el gabinete. El cuerpo de acoplamiento que se alimenta a través de la pared de la caja está asegurado a la pared por una contratuerca con una tuerca de sellado en el otro lado por el que pasa el cable. Los sellos y empaques adicionales proporcionaron una mayor impermeabilización al arreglo. Los componentes del prensaestopa no son intercambiables; Deben comprarse como una unidad completa que se desmonta para su instalación. Los prensaestopas se dimensionan cuidadosamente y se adaptan al tipo de cable que llevan y a los conectores que utilizan.

Los acoplamientos están disponibles para los tipos de conectores principales, incluido un acoplamiento impermeable para cables de alimentación de CC. También requieren desmontaje para que el cable que transporta el enchufe del conector pueda hacer una conexión sellada con un conector que está alojado dentro del acoplamiento.

¿Qué es un prensaestopas / Glands / Interface de Cables?

Un prensaestopas es un componente de la caja impermeable diseñado específicamente para facilitar el paso de un cable de alimentación o un cable coaxial desde un dispositivo dentro de la caja a la que está conectado. Forman una parte crítica del manejo de cables y también se pueden utilizar como medio de conexión, sujeción o enrutamiento de cables como parte de la configuración del equipo electrónico. También se denominan conector de cable o alivio de tensión del cable, ya que una de sus funciones clave es minimizar la tensión, la torsión y el tirón del cable, evitando así daños y deterioro de la función. Los cables se pueden sellar pasando a través de mamparos de placa de prensaestopas que ofrecen un conducto hermético. Dependiendo del diseño, el prensaestopas puede permitir cierto flujo de aire para igualar la temperatura y la presión y evitar la acumulación de condensación dentro de la caja. Los prensaestopas se pueden montar de varias maneras según la disposición requerida, incluidos los prensaestopas con bridas o atornillados y el montaje roscado o de tuerca.

Proteger sus cables de esta manera es clave para preservar la función continua de su dispositivo montado en la caja.

Los prensaestopas también se utilizan con gabinetes electrónicos y cajas NEMA por sus propiedades de impermeabilización, que mejoran el nivel de protección que pueden brindar estas unidades.

Los prensaestopas están diseñados para tipos específicos de cable y variarán con el diámetro y el sellado. Nuestra amplia gama significa que le resultará fácil seleccionar un prensaestopas para su aplicación particular. Las clasificaciones de fabricación y protección de ingreso disponibles para estos prensaestopas reflejan la amplia gama de entornos en los que se utilizarán los prensaestopas, incluidos los entornos exteriores o industriales hostiles que presentan los desafíos clave de temperaturas extremas, polvo y líquidos.

Los prensaestopas de plástico vienen en una variedad de configuraciones, pero generalmente tienen un diseño de garra y sello. Proporcionan una buena protección contra fluidos, grasas y sales que pueden corroer un prensaestopas metálico. El plástico también es preferible si está cerca de equipos de radiofrecuencia porque no interferirá con su función. Por lo tanto, se utiliza para aplicaciones de telecomunicaciones y redes inalámbricas, así como para cables de datos, instrumentación y energía eléctrica.

Los prensaestopas también pueden llevar varias interfaces de puerto para permitir la conexión de tipos de conectores estándar como USB o Ethernet

Prensaestopas resistentes a la intemperie

Los prensaestopas son el método más seguro y confiable para impermeabilizar de forma segura  un punto de entrada de cable en un gabinete. La mayoría están hechos de plástico; laos prensaestopas metálicos (latón o acero inoxidable) son menos comunes. Prensaestopas cuentan con un mecanismo de bloqueo y sujeción del cable. Son adecuados para la entrada permanente de cables y el uso en exteriores.

Los prensaestopas ofrecen la máxima protección en los puntos de entrada de cables. Son baratos y relativamente fáciles de instalar, normalmente no requieren herramientas. Diferentes tamaños y formas están disponibles para aplicaciones más flexibles. Con las altas clasificaciones IP, los prensaestopas son indispensables para su uso en la entrada de cables en dispositivos de red cerrados sensibles y delicados. Los prensaestopas también se pueden usar para pasar cables a través de paneles, tableros, paredes delgadas y techos.

El cable Ethernet o el cable de antena se introducen en la caja a través del prensaestopas, que se fija en su lugar mediante dos tuercas de seguridad a cada lado. Un tornillo de sujeción, en el lado exterior de la abrazadera, se aprieta para sujetar el cable de forma segura en su lugar. Este sello es resistente a tirones y vibraciones, eliminando la rotura del cable.

El cable sujetado está sellado con una clasificación de IP66, IP168 o IP168 dependiendo de la densidad de la rosca y el material. Esto significa una protección contra la entrada de polvo, chorros de agua a baja presión y la inmersión en una profundidad de agua de 1,5 metros. Lo que los hace ideales para impermeabilizar accesorios de cable de gabinetes exteriores.

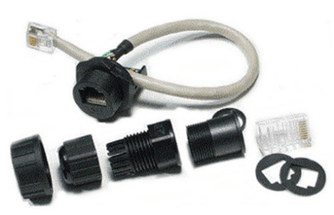

Sistemas Ethernet RJ45 Jack-in-Gland:

Disponemos de versiones con:

• RJ45 blindado y cable de 7 pulgadas, con cable de tierra, y versiones sin blindar.
• Mecanismo de caja de alivio de tensión para el cable

Todos nuestros modelos incluyen las siguientes características:

• Todos son CAT5e y compatibles con CAT6, CAT6A y CAT5
• Sistema de conector impermeable reemplazable en campo de bajo costo  para RJ45
• Construido con materiales protectores contra los rayos UV para una larga vida útil en entornos exteriores hostiles.
• El sello hermético a los líquidos cumple con la norma IP67
• Resistente a golpes y vibraciones.
•  Conector RJ45 de bloqueo positivo

Sistema de conexión Ethernet blindado y clasificado para exteriores reemplazable en campo  para redes 10BaseT, 100BaseT y 1000BaseT de alta velocidad.

El sistema cuenta con un  receptáculo RJ45 blindado  montado en una caja protegida contra los rayos UV y un prensaestopas de acoplamiento que pasa por un conector RJ45 y sella el cable según los requisitos IP67. El sistema permite desconectar y volver a conectar el equipo de forma rápida y sencilla. Debido a sus muchas características de diseño únicas y su bajo costo, el RJ45-ECS es una solución universal para muchas industrias donde se requiere una conexión Ethernet sellada e impermeable, pero extraíble. Entre ellas se encuentran las aplicaciones exteriores, como los equipos inalámbricos o los equipos de videovigilancia, y las aplicaciones interiores, como los equipos utilizados en la automatización de fábricas o en los procesos industriales más exigentes.

Los conectores RJ45 típicos (no impermeabilizados) no están diseñados para una alta confiabilidad en presencia de humedad, polvo o elementos corrosivos. Por esta razón, la capacidad de sellado IP67 de nuestros sistemas de casquillo RJ45 proporciona una conexión fiable, incluso en entornos muy duros, para muchos años de servicio sin problemas. La naturaleza blindada del cable y los conectores Cat5e proporciona el máximo blindaje contra EMI externa para comunicaciones de datos consistentes.

La función de desconexión rápida permite el reemplazo rápido del equipo de techo, para minimizar el tiempo de campo dedicado al mantenimiento del equipo del cliente y minimizar el tiempo de inactividad para el cliente. Esto ayuda a aumentar la rentabilidad del operador y la satisfacción del cliente.

Prensaestopas para Cajas

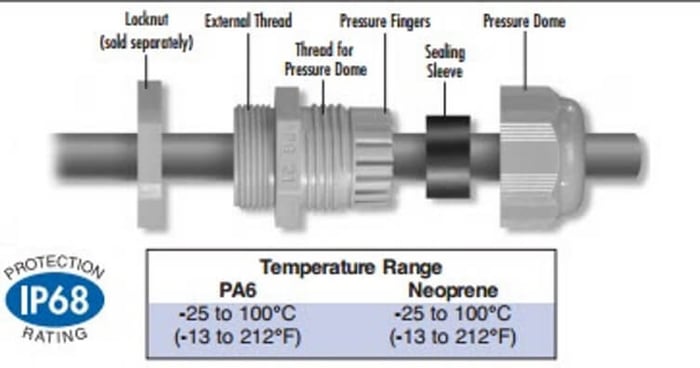

Prensaestopas para cable: PG 16; 7 a 14 mm; diámetro exterior de 22,5 mm

• El rango de sujeción se adapta a nuestros cables de antena fabricados con cable coaxial de la serie 200 y LMR-200. Se adapta al cable ethernet CAT5e y CAT6
• Máxima descarga de tensión gracias al rango de sujeción
• IP 68 logrado sin anillos de sellado
• Resistente al gas y al agua
• Carcasa de poliamida 6
• Funda de sellado de neopreno
• La rosca trapezoidal con alto par garantiza un ajuste firme y permanente de la tuerca de la cúpula
• Rango de temperatura: –25 °C a 100 °C (–13 °F a 212 °F)
• Ampliamente utilizado, adecuado para la mayoría de las aplicaciones.
• Contratuerca incluida
• El conjunto de prensaestopas es IP68 sin el empaque opcional. La junta es para protección adicional.

Data Alliance maneja los siguientes prensaestopas:

En conclusión

El uso de accesorios de impermeabilización de alta calidad para proteger su equipo de redes inalámbricas es una inversión crítica para la infraestructura exterior. Esta diversa gama de soluciones es adecuada para alojar y proteger instalaciones de redes exteriores a cualquier escala.
