Puentes inalámbricos para enlaces de largo alcance: punto a punto y multipunto
Puentes inalámbricos para enlaces de largo alcance
Aplicaciones de Puentes WiFi

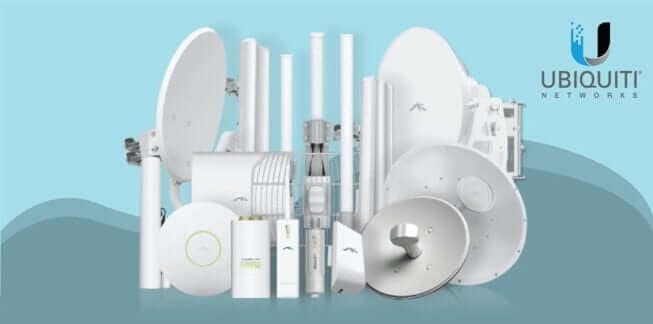

Enlaces punto a punto de larga distancia: Ubiquiti ofrece varios tipos de puentes que son excelentes opciones:
-
La serie PowerBeam es el mejor equipo para enlaces punto a punto de bajo costo, de hasta 6 millas (dependiendo de la congestión), si no se necesita un alto rendimiento: use un PowerBeam en cada extremo del enlace.
-
Para enlaces de muy larga distancia (más de 7 millas): Utilice un Ubiquiti RocketM5 con un RocketDish a cada lado del enlace:
-
Use el RocketDish de 30 dBi (2 pies de diámetro) por menos de 20 millas.
-
Para más de 20 millas, use el RocketDish 34dBi, que tiene 3 pies de diámetro.
Puentes punto a punto: El tipo de antena utilizado en una antena es de tipo parabólico:
-
Las parabólicas también se conocen como antenas parabólicas o "de rejilla". Las antenas de rejilla o antena parabólicas son mucho mejores que las de Yagi para punto a punto.
-
Los puentes Ubiquiti tienen una antena parabólica integrada como parte del puente
Puentes punto a multipunto: El tipo de antena utilizado suele ser una antena sectorial o de panel, pero se pueden utilizar antenas Yagi.
-
Para enlaces largos punto a punto a multipunto con usuarios finales (como una marina o puerto deportivo): RocketM2 con una gran antena sectorial de 2,4 GHz
-
Para enlaces largos punto a multipunto a ubicaciones como un edificio: Utilice Ubiquiti RocketM5 con una antena sectorial grande de 5 GHz
-
Puente punto a multipunto utilizando Ubiquiti NanoSation M5 (5GHz) pasando la señal a través de 3 o 4 paredes en un edificio de apartamentos con NanoStation M5 en cada extremo
-
Rangos de frecuencia WiFi: 2,4 GHz, 5 GHz, 900 MHz: (usos, ventajas y desventajas de cada banda de frecuencia)
Si no eres un experto, y estás experimentando con tratar de hacer un enlace de muy larga distancia, prueba esto:
-
Utilice un amplificador de señal con una antena de alta ganancia en un extremo. Pruebe y si no es suficiente intensidad de señal; Coloque una antena de alta ganancia en ambos extremos.
-
Si no es suficiente intensidad de señal: Coloque una antena de rejilla de alta ganancia (como la antena de rejilla A24 arriba a la izquierda) en ambos extremos.
-
Rendimiento de 4 Gbps logrado por las tecnologías 4x4 MIMO, Dual Link, Beamforming y "Auto Everything":
-
Autonomía de hasta 100 km. Rendimiento a largas distancias de aproximadamente 1 Gbps, incluso con congestión en la banda de 5 GHz
-
Podemos proyectar el rendimiento para su requisito de enlace punto a punto
Ubiquiti airMAX: TDMA utilizando franjas horarias predesignadas
airMAX™ es la plataforma / protocolo principal de Ubiquiti, y se encuentra principalmente en sus puntos de acceso y puentes al aire libre Productos AirMax 802.11n:
La tecnología AirMax MIMO 2x2 y la tecnología de antena de doble polaridad permiten un rendimiento de datos mucho más rápido y un mayor ancho de banda: por lo tanto, estas tecnologías permiten altas concentraciones de VOIP, medios de transmisión, cámaras IP, IPTV.
Los productos AirMax tienen una M mayúscula en el SKU o en el nombre (por ejemplo, NanoStationM2, SKU NSM2). Para Data Alliance tiene casi todos los artículos de Ubiquiti en stock Máximo rendimiento de datos y mayor ancho de banda: Utilice productos AirMax que sean MIMO / 2x2, y si se requiere una antena externa, combínelos con una antena de doble polaridad.
A diferencia del protocolo WiFi estándar, el protocolo airMAX de acceso múltiple por división de tiempo (TDMA) de Ubiquiti permite que cada cliente envíe y reciba datos utilizando franjas horarias predesignadas programadas por un controlador AP inteligente. Este método de "intervalo de tiempo" elimina las colisiones de nodos ocultos y maximiza la eficiencia del tiempo de emisión. Mejora significativamente el rendimiento en rendimiento, reduce la latencia y aumenta la escalabilidad en comparación con todos los demás sistemas para exteriores de su clase.
-
QoS inteligente Se da prioridad a la voz o al vídeo para una transmisión perfecta.
-
Escalabilidad Alta capacidad y escalabilidad.
-
Larga distancia Capaz de enlaces de alta velocidad de hasta 100+ km.
-
Latencia: Múltiples funciones reducen drásticamente el ruido.
Ver también:
Ubiquiti Rockets: Usa antenas 2x2 de doble polaridad (o el MIMO no funciona)
Si la antena solo tiene un conector, solo obtendrá un flujo espacial en lugar de dos (1x1 en lugar de 2x2), por lo tanto, la duración será la mitad del rendimiento que obtendría con MIMO 2x2.
Las mejores antenas para los cohetes Ubiquiti son las antenas de doble polaridad 2x2 de Ubiquiti , porque:
-
los dos conectores para MIMO 2x2 y
-
el cohete encaja justo en la parte posterior de las antenas UBNT.
Productos heredados de Ubiquiti: excelente alternativa de bajo costo a AirMAX mediante la actualización del firmware
Los productos Ubiquiti de primera generación como NanoStation2 y NS5, Loco2 y Loco5, Bullet2, Bullet2HP son una gran alternativa a AirMAX CPE a un precio significativamente más bajo.
Al actualizar sus productos Ubiquiti heredados al firmware V.4, tendrá compatibilidad y beneficios del protocolo AirMAX. Asegúrese de que sus AP usen el firmware AirMAX V.5.5 o una versión más reciente.
Efecto de un desplazamiento de antena de doble inclinación (45 grados) en Mimosa B5c
En presencia de lluvia, las ondas polarizadas verticalmente se atenúan menos que las ondas polarizadas horizontales. La rotación de la polarización vertical para que sea más horizontal normalizaría el rendimiento entre las dos polarizaciones durante la lluvia, pero también daría lugar a un menor rendimiento general debido al desvanecimiento adicional debido a la lluvia adicional.
Mimosa ha implementado un algoritmo de control de potencia de transmisión (TPC) de software que intenta igualar la intensidad de la señal de recepción a través de las 4 cadenas si son desiguales.
Por estas razones, Mimosa normalmente recomienda mantener la orientación estándar de la antena (polarización horizontal paralela al suelo, polarización vertical perpendicular al suelo) cuando se utiliza el B5/B5c. Esto se aplica especialmente a los enlaces de backhaul más largos en áreas que experimentan fuertes precipitaciones.
Ejemplos de enlaces de Mimosa B5c
Enlace de siete millas en Arizona: Rendimiento real (capa MAC): 300-400 Mbps: De una pequeña ciudad a una torre en un área remota: abril de 2015
-
Uso de B5c con antenas de 34dBi en ambos lados
-
Mucha interferencia de los propios puntos de acceso del operador en una torre (12 puntos de acceso en la torre remota, 4 en la torre de la ciudad pequeña).
-
Uso de canales DFS de 20-40 MHz
-
No usar RFArmor
-
Este es un enlace real y funcional
Ejemplo de enlace de 12 km:
-
Ruido de fondo: 90,49 dBm
-
Enlace de 21 km desde un edificio en la ciudad, hasta una ubicación suburbana o rural, con una colina o una pequeña montaña en el camino, pero esto no es lo suficientemente alto como para estar en la zona de frenzel.
-
Para realizar este enlace de 21 km, el cliente necesitará B5c con un plato de doble polaridad de 34 dBi (2 pies) en cada extremo. B5 con su ganancia de antena de 25dBi no es suficiente.
-
Rendimiento en la capa MAC: 200 Mbps. Para un mayor rendimiento, necesitaría RFArmor.
Optimización del enlace de backhaul de Mimosa: B5 y B5c
La optimización del enlace implica probar diferentes configuraciones de tamaños de canal y potencia:
-
Enlaces largos: Para enlaces de más de 10 millas / 22 km: Es casi seguro que un tamaño de canal más pequeño de 20 MHz funcionará mejor en un enlace de esta distancia. Debe probar 20 MHz y luego compararlo con 40 MHz para comparar el rendimiento con cada tamaño.
-
Los enlaces cortos pueden usar un tamaño de canal más amplio: de 40 a 80 MHz, para obtener un mayor rendimiento (siempre que no haya demasiada interferencia). Experimente con el tamaño del canal y vea cuál le ofrece el mayor rendimiento.
-
Nivel de potencia: Ajuste la potencia para ver si obtiene más rendimiento ajustando hacia arriba y hacia abajo.
-
Alineación: Optimice la alineación realizando cambios muy pequeños a la derecha y a la izquierda, arriba y abajo y observando la reacción del rendimiento.
Puntos de acceso y puentes: definiciones en detalle.
Punto de acceso (punto de acceso inalámbrico): A menudo referido como un "enrutador inalámbrico", es una estación de radio estacionaria que tiene conexión al Internet. Otros nombres para referirse a los puntos de acceso WiFi son: punto de acceso, AP, o estación de base. Existen diferentes tipos de puntos de acceso, en la parte más alta del espectro existen instalaciones de tipo comercial operadas por la marina, compañías telefónicas, etc. En una zona intermedia se encuentran librerias, cafeterias y pequeños negocios. FInalmente, en la parte más baja del espectro existen sistemas operados por individuos privados que las usan para proveer cobertura inalámbrica en sus hogares. Algunos puntos de acceso son abiertos, mientras que otros son protegidos y requieren de alguna clase de contraseña para acceder a ellos. Algunos puntos de acceso son gratuitos y otros requieren algún tipo de pago. Lo más importante es saber que con un buen equipamiento WiFi en el lado del cliente, se tiene un gran número de opciones para conectarse a los puntos de acceso. Esto a menudo elimina la necesidad de un acceso de pago.
Puente (puente inalámbrico /puente WiFi): Convierte una conexión de WiFi en un puerto de Ethernet, para una conexión de cable de red en cualquier PC con una tarjeta de interfaz de red (NIC) u otro dispositivo de red con puertos de Ethernet, tales como una impresora de red o un switch y/o hub de red, Otra forma de decir esto es que un puente de WiFi conecta la LAN "alámbrica" a una red WiFi. La LAN alámbrica y WiFi así conectada debe usar la misma configuración de dirección IP (usualmente pasando a través de un puente automáticamente vía DHCP).
En resumen, un punto de acceso inalámbrico es esencial para establecer una red que permita la conexión de varios dispositivos a internet sin necesidad de utilizar cables y debe cumplir con los requerimientos básicos para una operación efectiva.
