Especificaciones del cable coaxial RG58

RG58, LMR-100 y LMR-200 tienen las siguientes características en común:

• Impedancia de 50 ohmios
• Un dieléctrico de polietileno (PE) resistente a la intemperie
• Cubierta exterior de PVC

Comparación estructural de RG58 y LMR-100 (aparte de lo mencionado anteriormente):

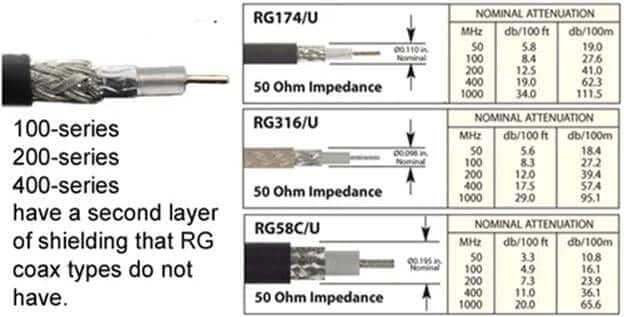

• LMR-100 es un cable coaxial de 50  ohmios que comparte similitudes estructurales y materiales con el RG58, pero tiene un diámetro total inferior de 2,79 mm (0,110 pulgadas).
• RG58 y LMR-100 tienen las siguientes diferencias clave:
• LMR-100 lleva un conductor central de acero sólido recubierto de cobre desnudo (BCCS) de 0,46 mm.
• LMR-100 es un cable coaxial de doble blindaje. El escudo interior está hecho de cinta de aluminio y el escudo exterior es de cobre estañado trenzado.

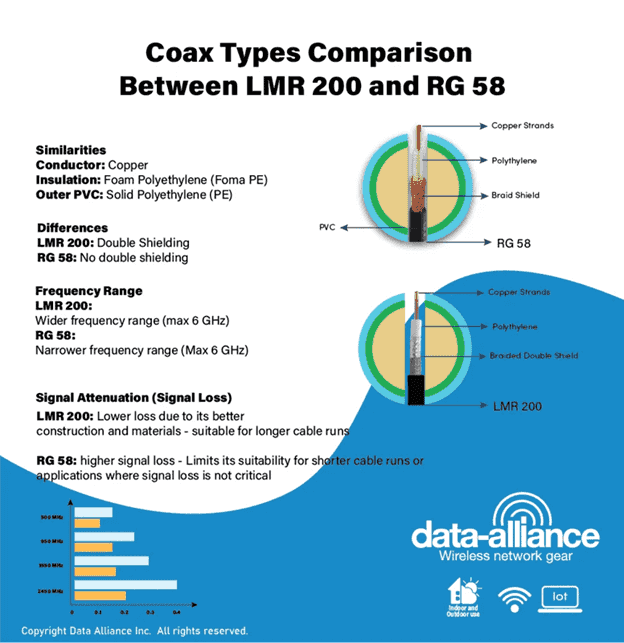

Comparación estructural de RG58 y LMR-200 (aparte de lo mencionado en el primer párrafo anterior):

• LMR-200 es un cable coaxial de baja pérdida de mayor diámetro (6,1 mm 0,24 pulgadas) que tiene doble blindaje (lo que significa menos pérdida de señal a lo largo del cable), con capas de cinta trenzada de cobre y aluminio estañado que recubren el dieléctrico y el conductor interno.
• LMR-200 posee un conductor más prominente de 1,42 mm de diámetro hecho de cobre desnudo (BC)

Acerca de RG58

Características eléctricas del RG58: La impedancia típica está dentro de un rango de 2 Ohm de 50 Ohm. Funciona a frecuencias de hasta 5 GHz. La resistencia del conductor es de 38,4 ohmios. La resistencia dieléctrica es de 500 ohmios.

Estructura y composición del material del cable RG58

Al igual que todos los demás cables coaxiales, el RG58 consta de un cable conductor interno rodeado por una capa aislante y un blindaje conductor externo. Por lo general, se fabrica según las especificaciones de EE. UU. MIL-C-17F y MIL-C-17G 9.

• El conductor tiene un diámetro de 0,91 mm (0,036 pulgadas) y está hecho de alambre de cobre estañado trenzado (7 o 19 hilos, que tiene resistencia adicional a la oxidación y se suelda fácilmente. También están disponibles variantes de conductores sólidos.
• El diámetro dieléctrico es de 2,95 mm (0,116 pulgadas), hecho de polietileno sólido (PE). El polietileno es estable al calor hasta una temperatura máxima de funcionamiento de 80 grados Celsius (176 grados Fahrenheit) y proporciona flexibilidad, resistencia al fuego, resistencia a las abrasiones y resistencia a la intemperie.
• RG58 está blindado con una trenza de alambre de cobre estañado flexible y termoestable, con una cobertura entre el 70% y el 95%, según el fabricante.
• La cubierta exterior del cable RG58 está hecha de PVC resistente a los rayos UV, que es termoestable pero tiene una resistencia limitada a ácidos, álcalis y disolventes inorgánicos.
• El diámetro total de este cable es de 5 mm (0,2 pulgadas).

RG58 es un tipo de cable coaxial para cables de antena fabricado según las estrictas especificaciones del gobierno de EE. UU. El prefijo 'RG' significa 'Gobierno de radiofrecuencia' y el número se refiere al calibre del cable.

Aplicaciones RG58

Este cable coaxial funciona bien para diversas aplicaciones de comunicación por radiofrecuencia en un entorno de baja potencia. Las aplicaciones clave incluyen:

• Pruebas y mediciones
• Radioaficionados y servicios de emergencia
• VHF marino
• Antenas WLAN

Estándar RG de cable coaxial

RG es un robusto estándar de tecnología coaxial, uno de los estándares originales para la tecnología de cable coaxial, creado para el ejército de los EE. UU. en la década de 1960. RG no es un estándar específico de un fabricante: todos los fabricantes de cable coaxial pueden usar RG y un estándar usando las letras RG ("Radio Guide") seguidas de un número correspondiente a un cierto estándar con un conjunto particular de especificaciones. A veces, la letra "/U" sigue al número del estándar "Universal" (es decir, la construcción del cable está destinada a aplicaciones universales).

No existe una estandarización entre los fabricantes para garantizar que todos los aspectos del cable sean constantes, por lo que es útil conocer las especificaciones del cable que necesita.

La tecnología RG se utiliza en aplicaciones militares y comerciales en diversos entornos.

Generalmente, los cables de 75 ohmios se utilizan en aplicaciones de audio/vídeo y los cables de 50 ohmios se utilizan en aplicaciones de datos. Los cables RG de 50 ohmios suelen perder demasiada señal a través de la atenuación para ser apropiados para aplicaciones inalámbricas, a menos que el cable sea corto. El cable coaxial de baja pérdida es la única solución viable para cables de antena de longitudes más largas.
