Antenas ZigBee: Qué Son y Por Qué Importan

Las antenas ZigBee son antenas de radiofrecuencia que transmiten y reciben señales para redes construidas sobre el estándar IEEE 802.15.4 . Operan principalmente en la banda ISM sin licencia de 2.4–2.48 GHz (con opciones de subGHz regionales en 868 MHz y 902–928 MHz), y son el componente de capa física que determina el alcance, penetración y confiabilidad de una malla ZigBee. Debido a que ZigBee comparte la banda de 2.4 GHz con Wi-Fi y Bluetooth, elegir la antena correcta —y gestionar la interferencia— es fundamental para construir una red IoT confiable y de bajo consumo. Esta guía cubre las frecuencias de antena ZigBee, los tipos principales de antena, las especificaciones 802.15.4 que las rigen y cómo ZigBee se compara con Bluetooth, Wi-Fi y Z-Wave.

Data Alliance fabrica y tiene disponible en inventario  antenas, adaptadores y cables ZigBee de 2.4 GHz. Para la mayoría de los despliegues, una antena de 2.4 GHz compatible es todo lo que ZigBee requiere; las secciones siguientes explican cómo adaptar la antena a tu aplicación.

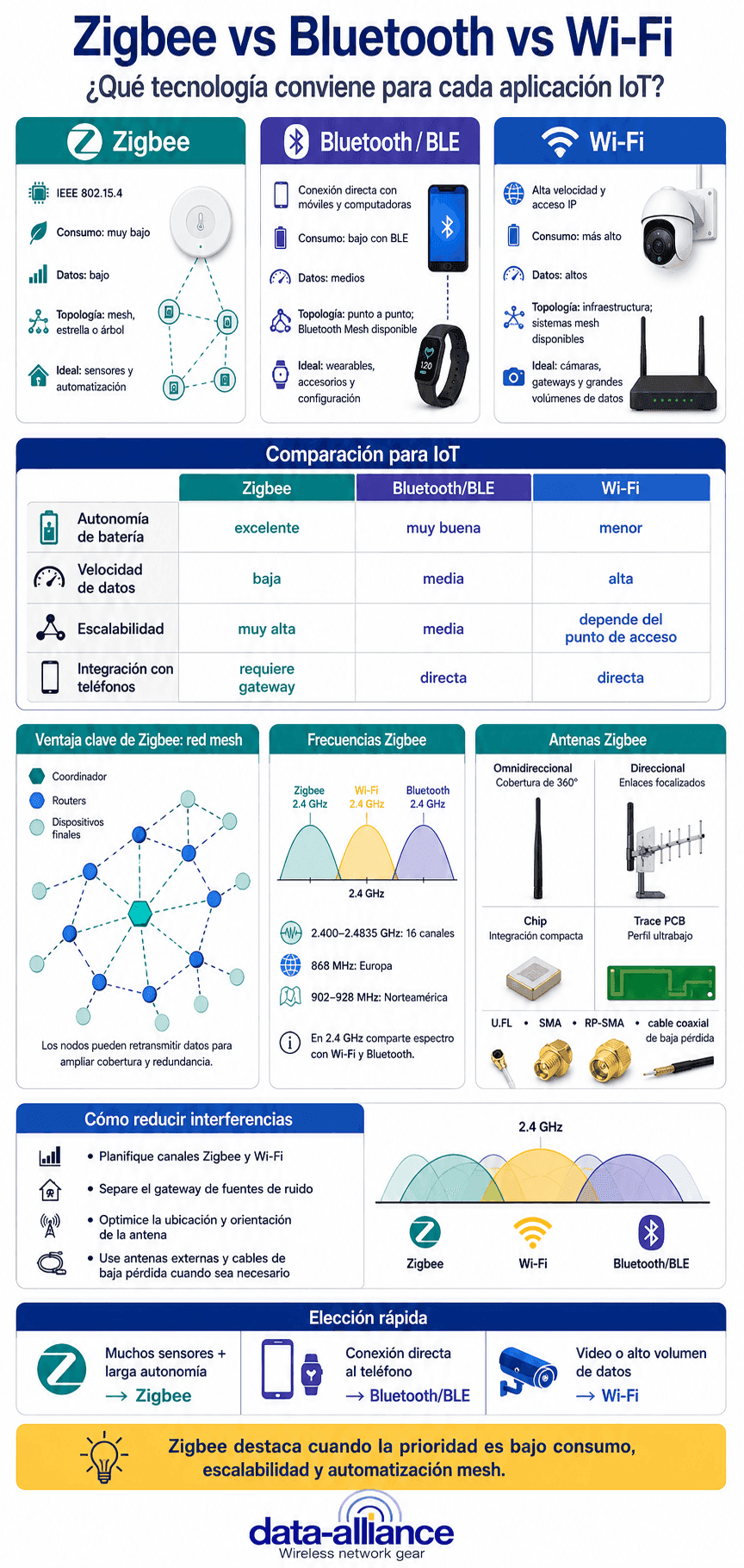

ZigBee vs Bluetooth vs Wi-Fi vs Z-Wave: Referencia rápida

La siguiente tabla resume las diferencias clave que los integradores consideran al seleccionar un protocolo inalámbrico y una antena para un despliegue de IoT. Las tasas y rangos de datos son cifras típicas bajo condiciones favorables y varían según el hardware, la ganancia de la antena y el entorno.

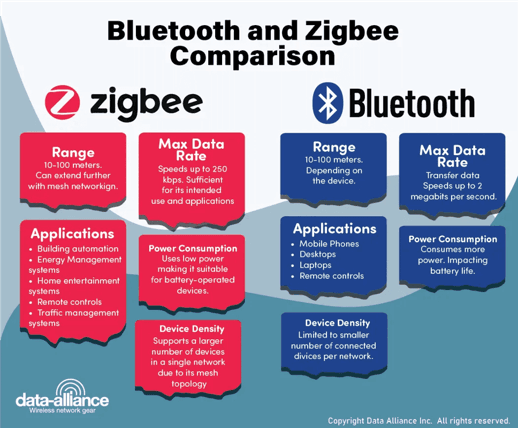

ZigBee comparado con Bluetooth

Bluetooth y ZigBee son competidores cercanos: ambos se usan para redes de área personal, ambos operan a 2.4 GHz y ambos son de bajo consumo. El estándar de red de Bluetooth, IEEE 802.15.1, difiere de 802.15.4 (que cubre ZigBee) en varios aspectos.

Bluetooth es más ampliamente reconocido que ZigBee y aparece en una amplia gama de dispositivos, lo que lo hace fácil y cómodo de usar. Aunque el consumo energético de Bluetooth es bajo, está diseñado para dispositivos que se recargan frecuentemente. Los dispositivos que usan ZigBee pueden funcionar durante años con una sola carga porque el consumo de energía es muy bajo, lo que hace que el protocolo ZigBee sea particularmente buscado para aplicaciones IoT.

Bluetooth tiene menos cobertura que ZigBee, con distancias a menudo de solo unos pocos metros dependiendo de las condiciones. En condiciones óptimas, ZigBee puede operar a distancias de hasta 100 metros, aproximadamente 10 veces el alcance de Bluetooth, y tiene mayor penetración (Bluetooth no es efectivo para penetrar paredes, una limitación para aplicaciones de hogares inteligentes). Sin embargo, para redes estrictamente de área personal, las tasas de transferencia de datos son más rápidas para Bluetooth, con una tasa de bits efectiva alrededor de 345 kbps frente a 250 kbps para ZigBee.

Las técnicas de modulación también varían: Bluetooth utiliza modulación por desplazamiento de frecuencia gaussiana, mientras que ZigBee depende de la modulación por desplazamiento de fase en cuadratura desplazada (OQPSK) a 2.4 GHz. La simplicidad de ZigBee lo hace notablemente escalable, con un número máximo de nodos celulares que supera los 60,000 frente a solo 8 para la malla punto a multipunto de Bluetooth. Esta diferencia de escala muestra cómo las dos tecnologías divergen en aplicación: Bluetooth es más adecuado para uso personal sin cables y con buena movilidad, mientras que ZigBee se adapta a redes de automatización extensas donde los dispositivos embebidos son controlados remotamente.

ZigBee comparado con WiFi para IoT

Aunque ZigBee y WiFi pueden operar en la misma banda de frecuencia, son dos tipos distintos de comunicación inalámbrica usados para diferentes propósitos.

Las ventajas y desventajas del WiFi son, para muchos roles de IoT, superadas por el desempeño de ZigBee como tecnología inalámbrica de redes personales de área (WPAN). Cuando está bien alineado con una aplicación, ZigBee puede superar el WiFi en varias áreas.

ZigBee está diseñado para aplicaciones de monitoreo y control que mueven muchos menos datos en distancias más cortas que el WiFi. Esto se refleja en la tasa de bits más baja de ZigBee (250 kbps), ancho de banda por canal estrecho (alrededor de 2 MHz) y distancias de operación cortas.

La topología de malla de ZigBee difiere de WiFi, una tecnología WLAN con topología en estrella donde cada dispositivo se conecta a un punto de acceso o router central. El WiFi maneja muchos más datos a mayor velocidad y soporta redes y computación más complejas. La interconectividad dispositivo a dispositivo de ZigBee lo hace altamente escalable sin depender de un solo punto de acceso, aunque agregar y eliminar dispositivos es menos sencillo que con WiFi. Las distancias más cortas y las tasas de datos más bajas significan que el consumo de energía de ZigBee es mucho menor que el del WiFi — lo suficientemente bajo como para que los dispositivos M2M desplegados puedan funcionar durante meses sin recargarse.

Para uso de consumo y doméstico, el WiFi es una competencia más dura porque es mucho más fácil de configurar. ZigBee ha tenido una ventaja en el mercado de hogares inteligentes gracias a su conectividad de corto alcance y procesamiento local (no en la nube). A diferencia de ZigBee, los estándares WiFi 802.11 no requieren un hub o gateway dedicado y evitan los problemas de interoperabilidad que a veces se encuentran con ZigBee. Sin embargo, el WiFi puede sobrecargarse y estar sujeto a interferencias cuando muchos dispositivos comparten una sola red.

Antenas ZigBee para el Internet Industrial de las Cosas

Una antena ZigBee es una antena de radiofrecuencia que envía o recibe ondas de radio de acuerdo con el estándar tecnológico ZigBee IEEE 802.15.4. Las antenas desempeñan un papel crítico en la red inalámbrica de área personal de baja potencia que proporciona ZigBee.

Frecuencias de la antena ZigBee

ZigBee está diseñado para operar en frecuencias entre 2.4 y 2.48 GHz — una banda sin licencia originalmente reservada para fines industriales, científicos y médicos (ISM). Las bandas ISM más bajas en 868–868.6 MHz y 902–928 MHz también pueden usarse regionalmente. ZigBee utiliza 16 canales, cada uno con 2 MHz de ancho de banda. La modulación de espectro extendido de secuencia directa (DSSS) transfiere datos a una velocidad fija de 250 kbps en línea con IEEE 802.15.4, que define la capa física de ZigBee. Todas las transmisiones están aseguradas con cifrado simétrico de 128 bits.

Las antenas ZigBee pueden ser internas en dispositivos compatibles con ZigBee o instaladas externamente para mejorar la señal o enrutar. Una antena compatible  suele ser resonante a 2.4 GHz, aunque en algunas regiones ZigBee opera en 902–928 MHz o 868–868.6 MHz. Las antenas ZigBee comparten la banda de 2.4 GHz con antenas WiFi y Bluetooth, aunque ZigBee usa la banda de manera diferente a las redes 802.11. Siempre y cuando se tenga cuidado para evitar interferencias, una antena genérica de 2.4 GHz es más que suficiente para redes ZigBee.

¿Qué es ZigBee?

ZigBee es un protocolo de comunicación de alto nivel para crear Redes de Área Personal Inalámbricas de Baja Tasa (LR-WPANs) en una variedad de entornos. Es conocido por su bajo consumo, mayor alcance y mejor penetración que algunos competidores, lo que lo hace ventajoso para aplicaciones que requieren conectividad integrada a largo plazo.

El nombre ZigBee proviene del baile zig-zag de las abejas melíferas que regresan a su colmena — reminiscente de cómo una red ZigBee transmite señales.

ZigBee fue ideado por primera vez a finales de los años 90, con los primeros estándares publicados en 2002 por la Alianza ZigBee. Este organismo de más de 500 organizaciones — incluyendo empresas como Amazon, Samsung e IKEA — publica y mantiene los estándares ZigBee. Estándares y protocolos publicados, incluyendo ZigBee PRO y ZigBee Smart Energy, son usados por fabricantes OEM para producir productos compatibles con ZigBee.

Las redes ZigBee son ad hoc: en lugar de depender de un router o punto de acceso específico, usan un sistema de nodos. Cada nodo contiene un microcontrolador, antena y transceptor. En esta disposición descentralizada, los nodos reenvían datos a otros nodos, creando una red fluida y altamente reactiva. Las redes malladas ZigBee son de bajo consumo y baja tasa de datos, por lo que pueden desplegarse en grandes áreas con baterías que duran meses o años. Decenas de miles de nodos pueden operar de manera síncrona, con dispositivo de paso de señal a dispositivo para lograr una cobertura significativa.

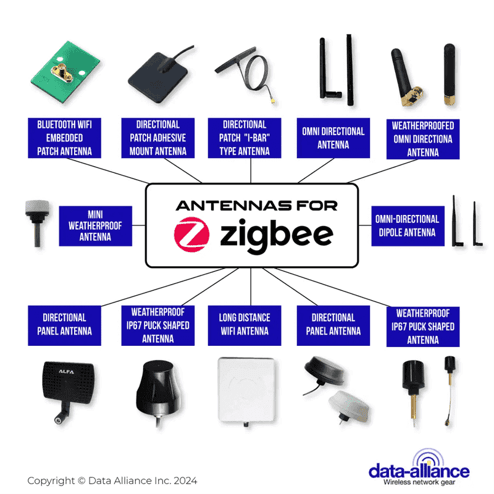

Tipos de antena ZigBee

Existe una amplia gama de antenas ZigBee internas y externas resonantes a 2.4 GHz. Como con cualquier antena, la selección debe basarse en frecuencia, directividad, ganancia, impedancia y el diseño estructural y montaje requeridos. Los tipos comunes son:

• Antenas omnidireccionales ZigBee — las antenas omni transmiten y reciben en todas las direcciones alrededor del eje longitudinal de la antena. Ideales para conectividad integral y fácilmente montables en el techo para cubrir una habitación. Los diseños incluyen antenas ZigBee de huber-duck, whip y puck.
• Antenas direccionales ZigBee — las antenas direccionales de 2.4 GHz enfocan la energía RF en una dirección específica y a menudo tienen alta ganancia. Lo mejor es donde quieres amplificar y enfocar la señal en un área definida; las antenas direccionales en panel  se montan fácilmente en la pared.
• Antenas Chip ZigBee — antenas miniaturas montadas en PCB, usualmente internalizadas en aparatos y nodos. El alcance está limitado por su pequeño tamaño, pero las antenas de chip cerámico son resistentes y versátiles.
• Antenas Trace ZigBee — otro tipo de antena PCB, de perfil extremadamente bajo: la antena se imprime directamente en lámina sobre la PCB en un patrón geométrico que proporciona resonancia. Los patrones pueden repetirse para aumentar la ganancia, cumpliendo con exigentes requisitos de montaje.

Las antenas ZigBee pueden adaptarse a una variedad de conectores y adaptadores, como  adaptadores pigtail de U.FL a RP-SMA o adaptadores SMA, para externalizar una antena o instalar un reemplazo mejor adaptado a tus necesidades.  Los cables de extensión SMA o RP-SMA te permiten posicionar antenas de manera óptima dentro de tu red ZigBee. Para un desglose completo de las opciones de conectores, consulta nuestra guía de tipos de conectores de antena.

¿Por qué son importantes las antenas ZigBee?

Las antenas se encuentran en o están unidas a todos los tipos principales de dispositivos ZigBee, que están organizados en topologías de estrella, árbol o malla. Los tres tipos clave de dispositivos son:

1. Los coordinadores ZigBee (ZC) forman el hub o punto de acceso y mantienen datos críticos de gestión (claves de seguridad, dirección MAC de 64 bits, centro de confianza) para operar la red. También se les conoce como Coordinadores PAN.
2. Los routers ZigBee (ZR) dirigen la señal de RF, recibiendo y transmitiendo datos del controlador y los dispositivos participantes. Por lo general, no son necesarios en redes básicas, pero se vuelven esenciales para los arreglos más complejos requeridos por el IoT.
3. Los dispositivos finales ZigBee (ZED), también llamados Dispositivos Finales Normales, tienen la menor funcionalidad, ya que solo hablan con un router o coordinador. Su uso limitado de memoria y energía prolonga la duración de la batería; pueden entrar en un estado inactivo de 'suspensión' para mantener bajo el consumo.

Estas antenas forman una parte crítica de la capa física (PHY) de la red ZigBee, tal como se establece en 802.15.4. La especificación ZigBee supervisa:

• activación y desactivación del transceptor,
• indicación de calidad de enlace,
• detección de energía,
• evaluación de enlaces y selección de canales,
• y tasas de datos especificadas por frecuencia (250 kbps a 2.4 GHz).

Aunque las antenas genéricas de 2.4 GHz pueden usarse para ZigBee, deben operar dentro de estas especificaciones. 802.15.4 especifica una sensibilidad del receptor de −85 dBm a 2.4 GHz. El alcance alcanzado se determina por la sensibilidad del receptor y la potencia de transmisión, y la potencia máxima de transmisión debe cumplir con las regulaciones regionales establecidas por agencias como la FCC.

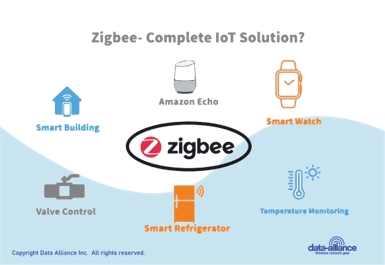

Aplicaciones de ZigBee

ZigBee es ideal para aplicaciones embebidas con intercambio intermitente de pequeños paquetes de datos entre sensores o controladores en red. El consumo de energía se minimiza, y los dispositivos certificados comúnmente demuestran hasta dos años de duración de batería.

Una vez configurada, una red ZigBee no está diseñada para movilidad y redespliegue repetidos, sino para una red fija de sensores inalámbricos programada para un uso específico. Los objetos en red se convierten en un Internet de las Cosas, transfiriendo datos entre sí sin interacción humana.

Las principales aplicaciones se dividen en Automatización del Hogar y Control Industrial, donde  predominan los usos del Internet de las Cosas (IoT) y M2M, siendo comunes los usos de seguridad y medicina.

Aplicaciones de Automatización del Hogar ZigBee

• Iluminación: un mercado clave para ZigBee, que permite a los usuarios controlar remotamente la iluminación del hogar. Sensores de ocupación, interruptores temporizados y reguladores aportan comodidad y ahorran energía.
• Termostatos: el control automatizado de calefacción puede ahorrar energía y costos significativos. Numerosos termostatos con ZigBee proporcionan zonificación y programación para calefacción, ventiladores inteligentes y aire acondicionado.
• Seguridad en el hogar: típicamente una malla ZigBee cifrada, donde un hub dedicado monitorea sensores de movimiento y controles inalámbricos, y puede conectarse a iluminación y cerraduras de seguridad.

Aplicaciones industriales y IoT ZigBee

La Alianza ZigBee ha posicionado la tecnología como un estándar inalámbrico para IoT, con una gran parte de las ventas de chipsets destinadas a aplicaciones industriales M2M. Las ventajas de ZigBee como tecnología mesh para la industria se reflejan en despliegues como:

• Alumbrado público inteligente
• Monitoreo de contadores de servicios públicos
• Manufactura y Fábrica Inteligente
• Monitoreo minorista
• Riego agrícola

Más sobre ZigBee

ZigBee no es lo mismo que la Z-Wave

Aunque ambos son tecnologías de hogar inteligente para redes descentralizadas y ad hoc con una "Z" en sus nombres, ZigBee y Z-Wave son bastante diferentes. El protocolo de malla Z-Wave es una alternativa de bajo consumo de energía desarrollada hace más de 20 años por la empresa danesa Zensys, originalmente para un sistema propietario de iluminación doméstica, que luego se convirtió en un protocolo de sistema en un chip (SoC) usado en miles de productos de consumo. Los sistemas Z-Wave suelen ser más caros que ZigBee o WiFi, y ambos no son compatibles ni interoperables. Al igual que ZigBee, los dispositivos Z-Wave deben emparejarse con el controlador o hub y pueden formar redes malladas escalables.

Una antena WLAN de 2.4 GHz no es adecuada para Z-Wave, que opera a una frecuencia más baja (aproximadamente 800–900 MHz). Comparando Z-Wave vs ZigBee: Z-Wave tiene mayor alcance pero soporta muchos menos nodos (alrededor de 232 frente a decenas de miles de ZigBee) y una tasa de datos menor (alrededor de 100 kbps).

Cómo reducir la interferencia con un hub ZigBee

Debido a que ZigBee opera a la misma frecuencia que WiFi, Bluetooth e incluso hornos de microondas, puede verse afectado por interferencias de otros dispositivos de 2.4 GHz. El alto "ruido" electromagnético reduce el alcance de tu hub y su conectividad con los electrodomésticos ZigBee. Para remediarlo:

1. Mover el WiFi a 5 GHz: El WiFi opera tanto a 2.4 GHz como a 5 GHz, así que mover mucho tráfico de 2.4 GHz a 5 GHz libera la banda para ZigBee.
2. Planea los canales WiFi y ZigBee: modificar los canales WiFi reduce la superposición. Los canales WiFi 1, 6 y 11 se superponen en los canales ZigBee, por lo que una planificación cuidadosa minimiza la interferencia.
3. Separa tu controlador ZigBee y el router WiFi: la distancia física entre los hubs y los routers reduce la interferencia mutua.
4. Agrega un repetidor ZigBee con una antena externa: una antena ZigBee externa de buena calidad en un router o repetidor extiende el alcance, proporciona un impulso de señal y descarga tráfico de otros nodos para un mejor rendimiento general.

Compatibilidad con ZigBee y XBee

XBee es un módulo inalámbrico propietario integrado en la tarjeta madre de un dispositivo para proporcionar funcionalidad inalámbrica. Puede operar a 2.4 GHz de acuerdo con IEEE 802.15.4 — lo que lo hace compatible con ZigBee — y también puede usarse con Bluetooth LE, LTE y NB-IoT.

Conclusión

El enfoque simple y escalable de ZigBee para redes inalámbricas lo ha convertido en una solución popular de automatización doméstica. Su bajo consumo de energía, robustez y arquitectura mallada también lo convierten en un fuerte candidato para una amplia gama de aplicaciones IoT. El uso bien planeado de antenas ZigBee puede mejorar considerablemente el alcance y la utilidad de los dispositivos ZigBee y aprovechar al máximo la banda de 2.4 GHz. Explora las antenas ZigBee de Data Alliance o contacta al soporte técnico para ayuda a adaptar una antena, conector o cable a tu despliegue.
