Zona de Fresnel

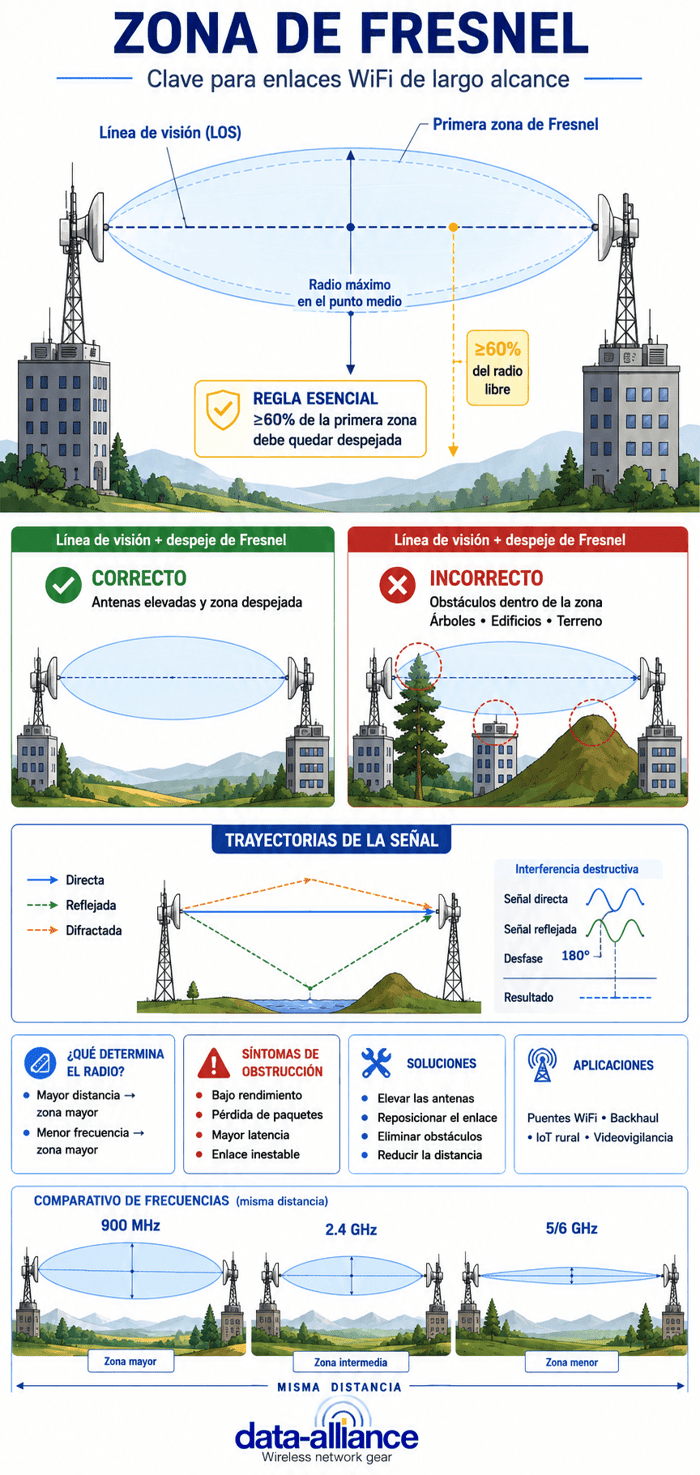

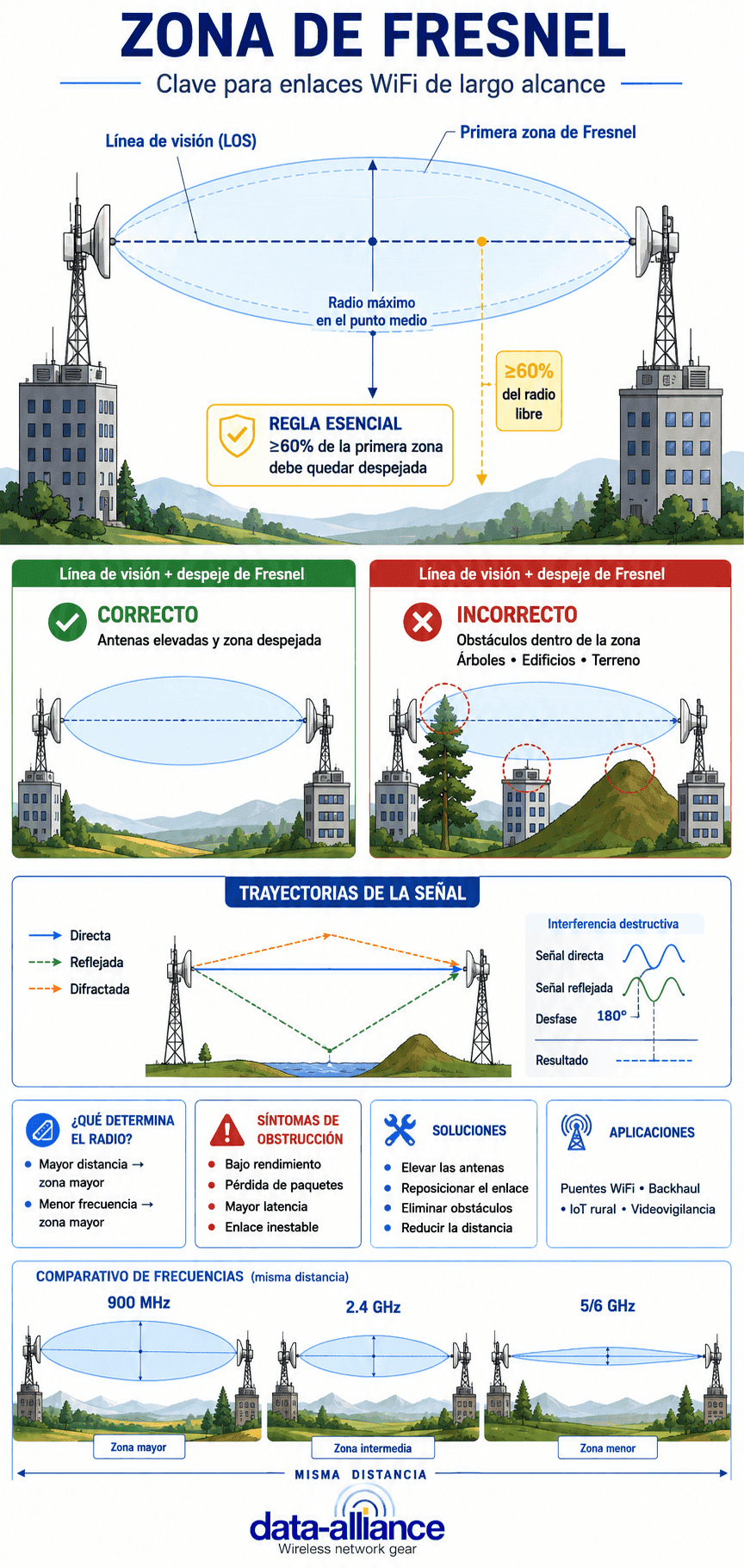

La señal inalámbrica o Wi-Fi no viaja en línea perfectamente recta como un láser. En su lugar, se propaga en una forma similar a un patrón elíptico o en forma de balón de fútbol entre las antenas transmisora y receptora. La Zona Fresnel representa esta área tridimensional alrededor de la trayectoria directa de línea de visión.

Zona Fresnel

Más concretamente, la zona Fresnel es la región elíptica entre un transmisor y un receptor donde las ondas de radio se propagan e interactúan. El radio de la zona Fresnel depende de:

• La distancia entre el transmisor y el receptor
• La frecuencia de la señal RF

Las frecuencias más bajas (como 900 MHz) producen zonas de Fresnel más grandes, mientras que las frecuencias más altas (como el WiFi de 5 GHz o 6 GHz) producen zonas de Fresnel más pequeñas.

En aplicaciones prácticas de Data Alliance —como enlaces WiFi de largo alcance, puentes punto a punto y sistemas de backhaul—entender y mantener la separación de zonas de Fresnel es fundamental para lograr el máximo rendimiento.

Por qué importa la zona de Fresnel en enlaces de largo alcance

La zona de Fresnel cobra especial importancia en enlaces inalámbricos punto a punto de larga distancia, incluyendo:

• Puentes WiFi de edificio a edificio
• Enlaces de conexión de internet rurales
• Vigilancia y conectividad IoT entre sitios remotos

Incluso si tienes una línea de visión (LOS) clara, tu enlace puede seguir funcionando mal si la zona de Fresnel está obstruida.

Este es un punto clave que a menudo se aborda en el soporte técnico de Data Alliance:

La línea de visión por sí sola no es suficiente — se requiere espacio libre para un rendimiento óptimo.

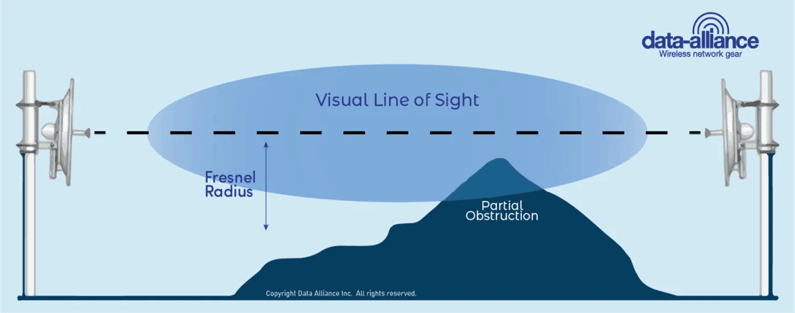

Ejemplo de backhaul: Zona de Fresnel con obstrucción

Las transmisiones de radio pueden llegar al receptor directamente a través de una línea de visión clara, lo que hace que la recepción sea más fuerte. O puede reflejarse a partir de objetos espaciales, como edificios y elementos del terreno, vertical u horizontalmente, y asumir una trayectoria defectuosa. Las ondas reflejadas, dependiendo del ángulo de reflexión, viajan más lejos para llegar al receptor y llegan desplazadas de fase a la antena.

La zona Fresnel es un fenómeno electromagnético en el que las ondas de luz o las señales de radio se difractan o doblan de objetos sólidos cerca de su trayectoria. Las ondas de radio que se reflejan en los objetos pueden llegar desfasadas con las señales que viajaron directamente a la antena receptora, reduciendo así la potencia de la señal recibida. Por lo tanto, debe tener algo más que una línea de visión visual: necesita que la zona Fresnel esté despejada o las obstrucciones bloquearán parte de su rendimiento: tendrá una tasa más baja de rendimiento si hay una obstrucción en esta zona.

La zona Fresnel se compone de tres zonas principales. La primera zona es la más cercana a la línea de visión y la más fuerte. La segunda zona se encuentra entre la primera y la tercera zona más débil. Idealmente, la primera zona debería estar al menos un 60% libre de extracción para una transmisión efectiva.

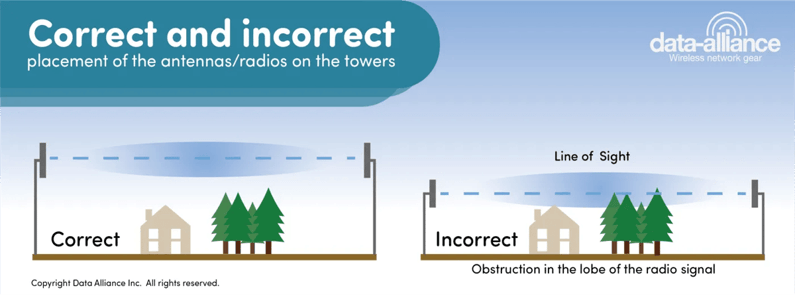

A continuación se muestran ejemplos de la colocación correcta e incorrecta de las antenas/radios en las torres:

Zona Fresnel

La antena del receptor recibe y combina tanto las ondas de radio reflejadas como la onda principal. Esto puede provocar interferencias constructivas o destructivas dependiendo de la diferencia de ángulo de cambio de fase. Si las dos señales se desplazan en fase 180 grados, las señales se cancelan. Las mediciones de la zona de Fresnel se pueden utilizar para determinar los cambios de fase esperados en el receptor.

Las antenas direccionales son especialmente susceptibles a los efectos de la zona de Fresnel. Si se produce una interferencia destructiva en la dirección de avance de la antena, se producirá poca o ninguna recepción. Con las antenas omnidireccionales, la antena seguirá radiando en diferentes direcciones y captará una recepción justa si se producen interferencias destructivas en una sola dirección.

La limpieza del suelo en la zona de Fresnel mejora efectivamente el rendimiento de la transmisión. Con la regla general, la proporción aceptable de eliminación de obstáculos es del 60%.

Reflexión, difracción y comportamiento de la señal

Las transmisiones de radio pueden llegar al receptor de varias maneras:

1. Trayectoria directa (línea de visión)

• La señal más fuerte y deseada
• Viaja directamente entre antenas

2. Caminos Reflejados

• Rebota en edificios, suelo, agua o terreno
• Llega a diferentes momentos y fases

3. Caminos Diffractados

• Dobla alrededor de obstáculos cerca del camino de la señal
• Se encuentran dentro de la zona de Fresnel

La zona de Fresnel es donde ocurren estas interacciones.

Zona de Fresnel como fenómeno electromagnético

La zona Fresnel representa una región de campo electromagnético donde las ondas de radio:

• Extendido hacia afuera
• Refleja en objetos cercanos
• Interfieren entre sí

Cuando las señales reflejadas se combinan con la señal directa, son posibles dos resultados:

Interferencia constructiva

• Las señales se refuerzan mutuamente
• Señal recibida más fuerte

Interferencia destructiva

• Las señales se anulan entre sí
• Reducción de la intensidad de la señal o pérdida total de la señal

Si las señales llegan a 180° de desfase, se cancelan entre sí, causando una degradación severa.

Por qué las obstrucciones reducen el rendimiento

Cuando un objeto entra en la zona Fresnel:

• Bloquea parte de la energía RF
• Provoca reflexiones y desplazamientos de fase
• Reduce la intensidad de la señal y la velocidad de datos

Esto da lugar a:

• Menor rendimiento
• Mayor pérdida de paquetes
• Latencia aumentada
• Conexiones inestables

Desde la perspectiva del soporte de Data Alliance, esta es una de las causas más comunes del bajo rendimiento de enlaces, incluso cuando el RSSI parece aceptable.

Estructura de la Zona de Fresnel

La zona Fresnel está compuesta por múltiples zonas:

• Primera Zona Fresnel (Lo más importante)
• Segunda Zona Fresnel
• Tercera Zona Fresnel

La primera zona Fresnel es la más crítica porque:

• Transporta la mayor parte de la energía de la señal
• Tiene el mayor impacto en la calidad de la señal

Regla general

Al menos el 60% de la primera zona Fresnel debe estar libre de obstrucciones

Esta es una directriz ampliamente aceptada en ingeniería RF y se aplica ampliamente en:

• Instalaciones de puentes WiFi
• Despliegues de antenas LTE/5G

• Redes IoT exteriores

Colocación correcta vs incorrecta de la antena

La colocación adecuada de la antena afecta directamente al espacio libre de la zona de Fresnel.

Colocación correcta

• Antenas montadas lo suficientemente altas
• Camino despejado con obstrucción mínima
• Al menos un 60% de clearance de Fresnel

Colocación incorrecta

• Antenas demasiado bajas
• Árboles, suelos o edificios que se infiltran en la zona
• Obstrucción parcial que causa degradación de la señal

En los despliegues de Data Alliance, aumentar la altura de la antena—incluso unos pocos metros—puede mejorar significativamente el rendimiento al despejar la zona de Fresnel.

Antenas direccionales vs omni-antenas y efectos de Fresnel

Antenas direccionales

• Enfoca la energía en una dirección específica
• Más sensible a la obstrucción de la zona de Fresnel
• Mayor ganancia pero requieren una alineación precisa

Si ocurre interferencia destructiva en el haz principal:

• La señal puede caer drásticamente

Antenas omnidireccionales

• Irradia en todas las direcciones
• Menos sensible a una sola obstrucción
• Menor ganancia pero más permisiva

Sin embargo, para enlaces de largo alcance, se prefieren antenas direccionales, siempre que la zona de Fresnel esté despejada.

Mejores prácticas de altura al suelo e instalación

Es esencial despejar la zona de Fresnel del suelo.

Mejores prácticas

• Montar antenas más altas que el terreno o el terreno circundante
• Evita colocar antenas detrás de muros de parapeto o barandillas
• Mantén el camino de señal libre de árboles y follaje estacional
• Tener en cuenta el crecimiento futuro (árboles, construcción)

Regla de Autorización del 60%

• Mínimo aceptable: 60%
• Recomendado para alto rendimiento: 80%+

Aplicaciones prácticas de Data-Alliance

Comprender la separación de zonas de Fresnel es fundamental para:

1. Puentes WiFi de largo alcance

Utilizado en:

• Granjas
• Zonas industriales
• Internet rural

2. Enlaces de backhaul

Conexión:

• Redes remotas
• Sistemas de vigilancia
• Pasarelas IoT

3. Instalaciones de antenas

Incluyendo:

• Antenas direccionales de alta ganancia
• Yagi, antenas de panel y antenas parabólicas

• Antenas celulares y WiFi

Solución de problemas en la zona de Fresnel

Síntomas comunes de la obstrucción de la zona de Fresnel:

• Buena intensidad de señal pero bajo rendimiento
• Conectividad intermitente
• El rendimiento disminuye durante ciertas estaciones (árboles que crecen hojas)
• Altas tasas de ruido o modulación inestables

Soluciones

• Elevar la altura de la antena
• Antenas de reposicionamiento
• Recortar o eliminar obstáculos
• Cambiar a antenas direccionales de mayor ganancia
• Utiliza rutas de enlace más cortas si es posible

En resumen

La zona Fresnel es un factor crítico en el rendimiento de RF y WiFi:

• Las señales viajan en un patrón elíptico, no en línea recta
• Las obstrucciones en la zona Fresnel reducen el rendimiento, incluso con línea de visión
• La primera zona Fresnel debe estar al menos un 60% despejada
• Las reflexiones y la difracción pueden causar interferencias destructivas
• La colocación y altura adecuadas de la antena son esenciales

Buenas prácticas de Data Alliance

Para un rendimiento óptimo en despliegues de WiFi, celular e IoT:

• Asegurarse de que la zona de Fresnel sea despejada (≥60%)
• Utiliza la altura y alineación adecuadas de la antena
•  Selecciona antenas y cables direccionales de alta calidad
• Verifica las instalaciones con pruebas reales

Una zona de Fresnel debidamente despejada garantiza el máximo rendimiento, estabilidad y fiabilidad, convirtiéndola en un principio fundamental en todos los diseños de sistemas inalámbricos de largo alcance.
