Ouverture du faisceau d'une antenne :

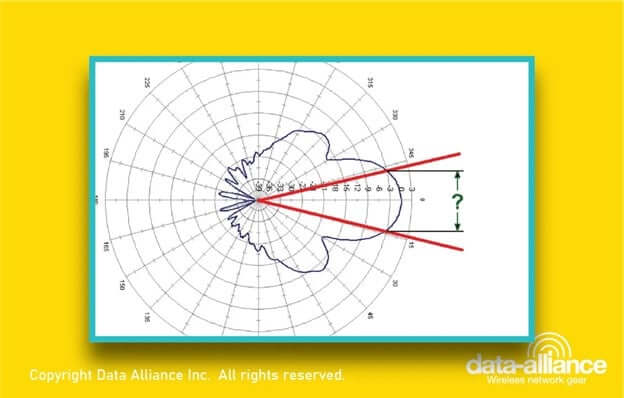

L'ouverture du faisceau est l'angle à partir duquel la majeure partie de la puissance de l'antenne rayonne, comme l'illustre le lobe principal du diagramme de rayonnement. Elle peut être mesurée dans les plans horizontal ou vertical et est la distance entre deux points où la puissance est inférieure à la moitié de la puissance maximale.

L'ouverture du faisceau varie en fonction des caractéristiques physiques et électroniques d'une antenne, telles que le type, la conception, l'orientation et la fréquence. Il peut être horizontal (azimut) ou vertical (élévation) ou, dans le cas d'antennes omnidirectionnelles, d'environ 360 degrés horizontalement. Les antennes directionnelles concentrent l'énergie RF dans une direction spécifique, la largeur de bande étant inversement proportionnelle au gain de niveau ou à la directivité de l'antenne.

La largeur de faisceau est un paramètre analytique utile pour un certain nombre d'applications pratiques, notamment :

• Planification de la couverture de l'antenne dans une zone donnée.
• Déterminer si les antennes voisines vont interférer les unes avec les autres.
• Aider à améliorer les performances des liens de communication.
• Concevoir le déploiement de réseaux dans plus d'un environnement (par exemple, intérieur et extérieur).
• Développement de la mobilité des réseaux.

La relation entre le gain d'antenne et l'ouverture du faisceau peut aider à déterminer la résolution et la directivité d'un faisceau d'antenne.

Dans la largeur du faisceau, il y a deux autres paramètres vitaux :

1] La demi-largeur de faisceau de puissance (HPBW) est un angle entre les points de demi-puissance du lobe principal, mesuré à -3 dB. Ceci est considéré comme une partie de la sortie de l'antenne qui a une cohérence et une utilité maximales et est étroitement liée au gain de l'antenne. Si vous prévoyez un réseau d'antennes, le HPBW sera le point de croisement des secteurs voisins.

2] Première largeur nulle du faisceau (FNBW) La FNBW est le degré de séparation angulaire par rapport au faisceau principal. Il se trouve entre les points nuls du lobe principal du diagramme de rayonnement de l'antenne. Cette mesure peut aider à évaluer le brouillage de l'antenne.

Quelle est la relation entre l'ouverture du faisceau et le gain ?

Lorsque la direction et la distance de rayonnement d'une antenne sont connues, l'ouverture du faisceau peut également être utilisée pour déterminer l'intensité du signal attendue pour l'antenne. Le gain concerne à la fois l'efficacité de puissance et la directivité de l'antenne et est donc également étroitement lié à l'ouverture du faisceau. La largeur du faisceau et le gain ont une relation inverse. La diminution de la bande passante de l'antenne augmentera le gain. En effet, la réduction de la largeur du faisceau augmentera le transfert de puissance dans une direction particulière.

Rapport signal/bruit et largeur de faisceau.

Comme l'ouverture du faisceau est étroitement liée à la directivité et au gain, la modification de l'ouverture du faisceau entraîne des changements proportionnels dans ces deux paramètres. En outre, le rapport signal/bruit (SNR), c'est-à-dire le rapport entre l'intensité du signal et les interférences indésirables (bruit), change également en conséquence. Si l'ouverture du faisceau est réduite, le gain et la directivité augmentent. Cela augmente également favorablement le rapport signal/bruit (SNR). Pour cette raison, les antennes à largeur de faisceau étroite sont un choix judicieux pour les transmissions à longue distance.
