RG59 Coaxial pour câbles BNC: Idéal pour la vidéosurveillance: 75 Ohm

Câbles RG 59 avec connecteur BNC

Les principales applications de ce câble sont les suivantes:

1. Télévision en circuit fermé (CCTV): Le câble RG-59 a des performances démontrables pour la vidéo analogique et est un câble de choix pour connecter des systèmes de vidéosurveillance, qui ont généralement une impédance de 75 Ohms. Il est résistant aux intempéries et durable et est souvent remplacé par le câble préemballé de longueur fixe fourni avec l'équipement vidéo. Son petit diamètre le rend facile à travailler et, comme il est rentable, les longueurs peuvent être coupées sur mesure pour des assemblages de câbles personnalisés. Les câbles de raccordement ou de raccordement avec connecteurs BNC peuvent relayer des signaux vidéo entre une caméra de sécurité et un moniteur.
2. Télévision par câble: RG 59 était jusqu'à récemment le câble de choix pour la connectivité CATV et se trouve souvent installé dans de nombreuses propriétés. Cependant, il ne peut pas fournir les performances requises pour la télévision par câble numérique moderne.
3. Télévision par satellite: Le RG 59 est parfois utilisé pour de courtes séries de câbles pour la télévision par satellite. Le câble préféré est le RG 6 qui a des  taux d'atténuation du signal beaucoup plus faibles  .

Le câble siamois RG 59 combine des fils d'alimentation coaxiaux RG59 et des fils d'alimentation appariés de calibre 18 dans une seule gaine en plastique pour plus de commodité lors de l'installation de la vidéosurveillance. Il s'agit d'un câble durable qui permet d'économiser du temps et de l'argent en installant séparément les câbles d'alimentation et de transmission vidéo.

Le RG 59 et le connecteur BNC sont tous deux largement utilisés pour les applications à faible bande passante et à basse fréquence, y compris la vidéo en bande de base et à fréquence de diffusion  , généralement sur des distances plus courtes pour minimiser l'atténuation du signal. Le blindage du RG 59 a été conçu à l'origine pour la signalisation basse fréquence (inférieure à 50 MHz), avec une diminution drastique des performances au-dessus de 1 GHz.

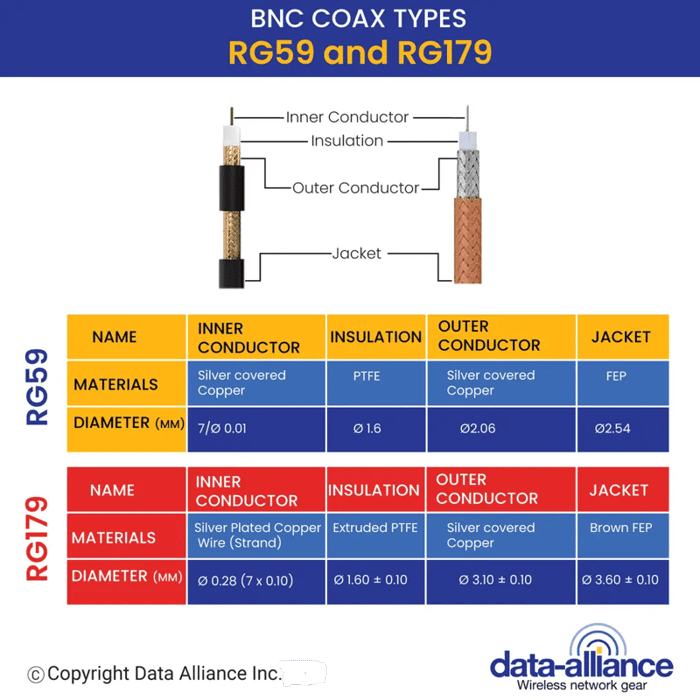

Le RG 179 est une alternative clé au câble RG 59:

Le RG 179 a également une impédance de 75 ohms, mais il s'agit d'un câble blindé simple plus mince avec un conducteur central à 7 brins et un diamètre total de 2,8 millimètres (0,11 pouce). Il est beaucoup plus flexible avec un rayon de courbure de 10,16 millimètres (0,4 pouce). Cela le rend idéal pour le routage et l'installation dans des espaces compacts. Les câbles patch RG 179 ont une gamme de fréquences allant jusqu'à 3 GHz mais des taux d'atténuation plus élevés que le RG 59. À 1000 MHz, l'affaiblissement du RG 179 est de 30 dB par pied au lieu de 12,68 dB par pied avec le RG 59.

50 Ohm vs 75 Ohm:

La principale différence entre  un câble de 50 Ohm et un câble de 75 Ohm est la résistance réduite au flux de courant électrique supportée par un câble de 50 Ohm. Cette caractéristique a un impact sur la tenue en puissance et les performances globales du câble, les câbles de 50 ohms pouvant prendre en charge des fréquences plus élevées que leurs homologues de 75 ohms. Le câble coaxial de 50 ohms est donc préféré pour  les câbles d'antenne pour la connectivité numérique sans fil et le transfert de données sans fil.

Cependant, l'existence généralisée du câble coaxial de 75 ohms dans les foyers et les bureaux en tant qu'héritage de l'utilisation audiovisuelle signifie qu'il est toujours en demande, en particulier pour les câbles plus courts où de meilleures performances peuvent être assurées.

RG 59 est un type de câble coaxial avec une impédance >caractéristique de 75 Ohm. RG est l'abréviation de Radio Guide - une désignation héritée qui a été conservée depuis les années 1940 et le numéro de câble n'est pas directement associé au diamètre du câble ou aux spécifications militaires auxquelles il était associé à l'origine. Les matériaux utilisés pour fabriquer le câble peuvent varier légèrement d'un fabricant à l'autre, mais le RG 59 a généralement un diamètre total de 6,15 mm.

Caractéristiques physiques du RG 59

Le RG 59 est composé de:

• Conducteur intérieur solide de 0,22 pouce (0,56 millimètre) de diamètre et fabriqué à partir d'acier recouvert de cuivre (CCS).
• Un diélectrique d'éthylène-propylène fluoré (FEP) en polyéthylène (PE) solide ou en mousse injectée de gaz de 0,146 pouce (3,71 millimètres).
• Une seule couche de blindage extérieure en tresse de cuivre étamé d'un diamètre de 0,165 pouce (4,19 mm). La couverture peut varier entre 60 et 90 % selon le fabricant.
• Une couche extérieure de gaine en PVC noir de 0,242 pouces (6,15 millimètres).

Les versions de ce câble peuvent varier en flexibilité, mais le rayon de courbure du RG 59 est généralement de 2 pouces (50 millimètres), sauf indication contraire. Il convient à la fois à une utilisation intérieure et extérieure avec une plage de température de fonctionnement de -25 à +70 degrés Celsius (-13 à 158 degrés Fahrenheit).

Caractéristiques électriques du RG 59

• Impédance: 75 Ohm
• Gamme de fréquences: DC à 1 GHz
• Capacité: 20,4 pF/pi / 66,93 pF/m
• Vitesse de propagation (Vp): 66 pour cent
• Tension de fonctionnement: 2300 Volts max.
• Atténuation du RG 59
  • À 100 MHz, l'atténuation est de 3,81 dB par 100 pieds
  • À 200 MHz, l'atténuation est de 5,37 dB par 100 pieds
  • À 550 MHz, l'atténuation est de 9,18 dB par 100 pieds
  • À 800 MHz, l'atténuation est de 11,21 dB par 100 pieds
  • À 1000 MHz, l'atténuation est de 12,68 dB par 100 pieds

Le connecteur BNC

BNC est l'abréviation de Bayonet Neil-Concelman et est un connecteur miniature pour câble coaxial et est disponible en versions 50 Ohm et 75 Ohm. Il porte le nom de ses créateurs, Paul Neil et Carl Concelman, qui ont développé le connecteur en tant que connecteur de fréquence radio à connexion / déconnexion rapide à la fin des années 1940. Sa caractéristique distinctive est son accouplement à baïonnette à deux goujons qui est un type de connexion à vis-encliquetage qui offre un couplage et un découplage rapides tout en prenant en charge les fréquences micro-ondes. Il est conçu pour un accouplement fréquent et est conçu pour au moins 500 cycles d'accouplement.

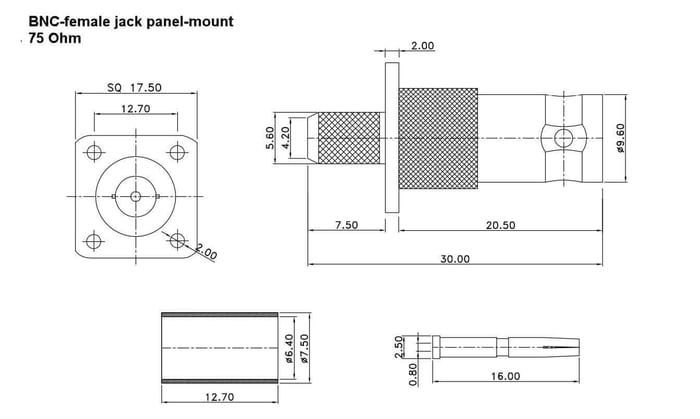

Caractéristiques physiques du connecteur BNC

Le connecteur BNC mâle  a un diamètre total de 0,570 pouce (0,145 millimètre). Il est généralement fabriqué en laiton avec une finition nickel. Il est plus grand que le connecteur femelle et porte la serrure à baïonnette dans laquelle les cosses jumelles femelles sont insérées et fixées avec un quart de tour. Le connecteur mâle est une goupille conductrice en laiton doré ou argenté. La broche est entourée d'un isolant en téflon ou en Delrin Le conducteur femelle est également en laiton usiné nickelé avec deux pattes sur son corps extérieur. La prise centrale femelle est en bronze phosphoreux avec un diélectrique PTFE. Il peut y avoir une légère différence de dimensions entre les connecteurs BNC de 50 et 75 Ohms, le connecteur de 75 Ohms ayant moins de matériau diélectrique.

Spécifications électriques du connecteur BNC 75 Ohm

• La gamme de fréquences du connecteur BNC de 75 ohms est DC jusqu'à un maximum de 2 GHz.
• Sa tension de fonctionnement est de 500 Volts.
• Le  rapport d'ondes stationnaires de tension (ROS) à 1 GHz est de 1,05.

Le connecteur BNC peut être utilisé pour l'assemblage par vissage, sertissage et compression avec un câble RG 59. Les câbles de raccordement coaxiaux RG 59 ou les câbles de raccordement RG 59 peuvent être achetés pré-assemblés.
