RSSI (Received Signal Strength Indicator / Indicateur d’intensité du signal reçu) est une mesure du niveau de puissance d'un signal radio reçu.

RSSI est couramment utilisé dans les systèmes de communication sans fil tels que Wi-Fi, Bluetooth, Zigbee, les réseaux cellulaires et d'autres technologies RF pour déterminer la force du signal reçu par un appareil.

Points clés sur RSSI:

• Unité de mesure: Généralement exprimée en dBm (décibels-milliwatts), bien qu'elle soit parfois présentée sous forme de valeur brute (par exemple, de 0 à 255) en fonction du matériel ou du logiciel utilisé.

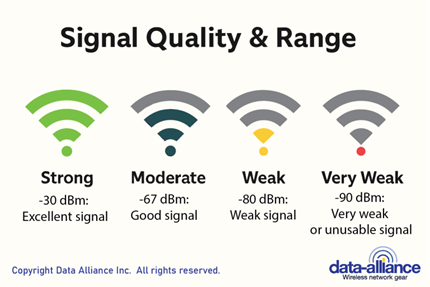

• Échelle: Généralement un nombre négatif en dBm; Plus proche de 0 signifie un signal plus fort. Par exemple:
  • -30 dBm: Excellent signal (très fort)
  • -67 dBm: Bon signal (acceptable pour la plupart des applications)
  • -80 dBm: Signal faible (peut fonctionner mais peut être instable)
  • -90 dBm: Signal très faible ou inutilisable
• Objectif: Permet de déterminer la qualité de la connexion, la portée et la stabilité. Une valeur RSSI plus élevée (plus proche de 0) indique généralement une meilleure qualité de signal.
• Application: Utilisé pour les études de site, le dépannage et l'optimisation des réseaux sans fil.

Exemples d'utilisation:

• Réseau Wi-Fi: RSSI est utilisé pour évaluer la force d'un signal Wi-Fi à différents points d'un bâtiment afin d'optimiser le placement du routeur.
• Communication Bluetooth: les appareils utilisent RSSI pour estimer la proximité d'autres appareils (par exemple, les balises Bluetooth).
• Réseaux cellulaires: Aide à prendre des décisions de transfert entre les cellules et à déterminer la qualité du réseau.

Souhaitez-vous que je vous explique comment RSSI est lié aux antennes et aux applications sans fil IoT?

Le RSSI (Received Signal Strength Indicator) joue un rôle essentiel dans les performances des antennes et des applications sans fil IoT.

RSSI et antennes

Les antennes sont responsables de la transmission et de la réception des signaux sans fil. RSSI est une mesure de la qualité de réception d'un signal par une antenne.

• Gain d'antenne et RSSI: Les antennes à gain plus élevé peuvent capturer les signaux plus efficacement, ce qui se traduit par des valeurs RSSI plus élevées (meilleures) au niveau du récepteur.
• Antennes directionnelles ou omnidirectionnelles:
  • Les antennes directionnelles concentrent leur énergie dans une direction spécifique, ce qui peut améliorer le RSSI lorsqu'elles sont correctement alignées.
  • Les antennes omnidirectionnelles fournissent un RSSI plus uniforme dans toutes les directions, mais généralement à un gain inférieur à celui des antennes directionnelles.
• Positionnement et orientation de l'antenne: De petits ajustements de la position ou de l'orientation d'une antenne peuvent avoir un impact significatif sur le RSSI. Ceci est crucial dans les déploiements IoT où les antennes doivent être optimisées pour une puissance de signal maximale.

Applications sans fil RSSI et IoT

Dans les systèmes IoT (Internet des objets), une communication fiable est essentielle. Le RSSI fournit une mesure clé pour évaluer la qualité de ces connexions.

• Qualité et portée du signal:
  • Un RSSI plus élevé (plus proche de 0 dBm) indique une connexion plus forte et plus fiable.
  • Les appareils plus éloignés de l'antenne ou dans des zones obstruées connaîtront des valeurs RSSI plus faibles.
  • Les appareils IoT fonctionnent souvent dans des environnements où les interférences et les obstructions du signal sont courantes (par exemple, à l'intérieur des bâtiments, des environnements industriels, des environnements urbains).
• Rendement énergétique:
  • Les appareils IoT à faible consommation d'énergie utilisent souvent RSSI pour déterminer s'il faut augmenter la puissance de transmission ou tenter une retransmission.
  • L'utilisation efficace de l'énergie est essentielle pour les appareils IoT fonctionnant sur batterie.
• Cartographie de la couverture réseau:
  • Pendant le déploiement, RSSI est utilisé pour cartographier les zones de couverture pour LoRaWAN, Zigbee, Wi-Fi et d'autres protocoles IoT.
  • Aide à identifier les zones mortes ou les zones nécessitant une amplification du signal ou un réglage de l'antenne.
• Réseaux maillés:
  • RSSI est utilisé pour déterminer la qualité des liens entre les nœuds d'un réseau maillé (par exemple, Zigbee, Thread).
  • Les appareils peuvent ajuster dynamiquement les chemins en fonction de RSSI pour maintenir la connectivité.

Optimisation RSSI pour les antennes IoT

1. Sélection de l'antenne: Choisissez des antennes avec le gain et le diagramme de rayonnement appropriés pour votre application (par exemple, omnidirectionnelle pour une couverture générale ou directionnelle pour une communication point à point à longue portée).
2. Placement de l'antenne: Un placement optimal est essentiel, en particulier lorsqu'il s'agit d'obstructions ou de surfaces métalliques qui peuvent réfléchir ou absorber des signaux.
3. Amplification du signal: Dans certains cas, l'utilisation d'amplificateurs de signal ou de répéteurs peut améliorer le RSSI pour les signaux faibles.
4. Surveillance et retour d'information RSSI: Une surveillance régulière de RSSI peut aider à diagnostiquer les problèmes de connexion et à améliorer les performances du réseau.

Exemples de cas d'utilisation dans les systèmes d'antennes sans fil IoT:

• LoRaWAN: La sélection et le placement de l'antenne sont essentiels pour maximiser la zone de couverture. Le RSSI est surveillé pour optimiser la couverture en zone urbaine ou rurale.
• Balises Bluetooth: RSSI est utilisé pour estimer la proximité pour les applications de suivi de localisation.
• Zigbee Networks: RSSI est utilisé pour déterminer la connectivité maillée et optimiser le routage.
• Comment mesurer et améliorer le RSSI pour vos antennes et appareils IoT

La mesure et l'amélioration du RSSI pour vos antennes et vos appareils IoT impliquent à la fois des ajustements matériels et  des techniques de surveillance logicielle. Décomposons-le en Mesure et Amélioration.

1. Mesure du RSSI

Outils et méthodes de mesure du RSSI

1. Lectures RSSI intégrées des appareils IoT:
   • De nombreux appareils et modules IoT (par exemple, les modules Wi-Fi, les nœuds LoRaWAN, les appareils Zigbee) fournissent des relevés RSSI dans le cadre de leurs rapports d'état.

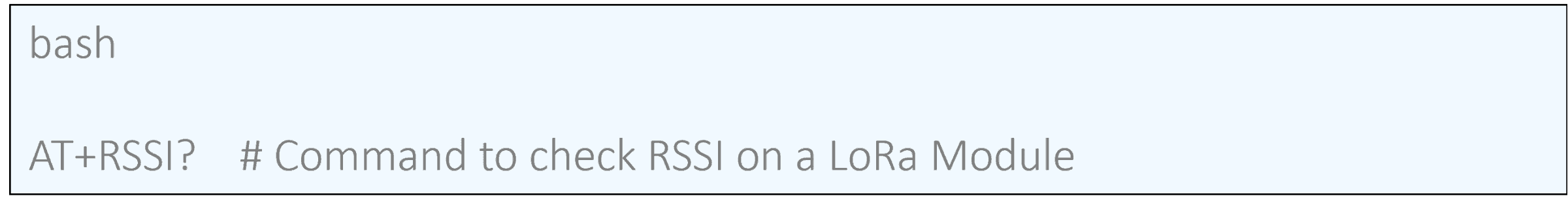

Exemple (périphérique LoRaWAN):

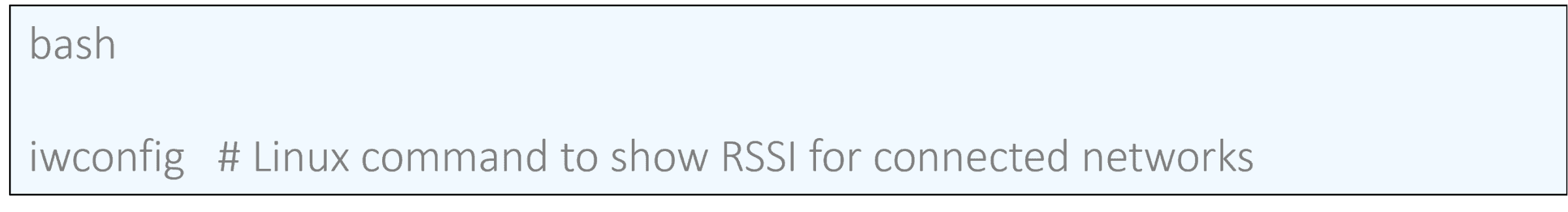

Exemple (Wi-Fi):

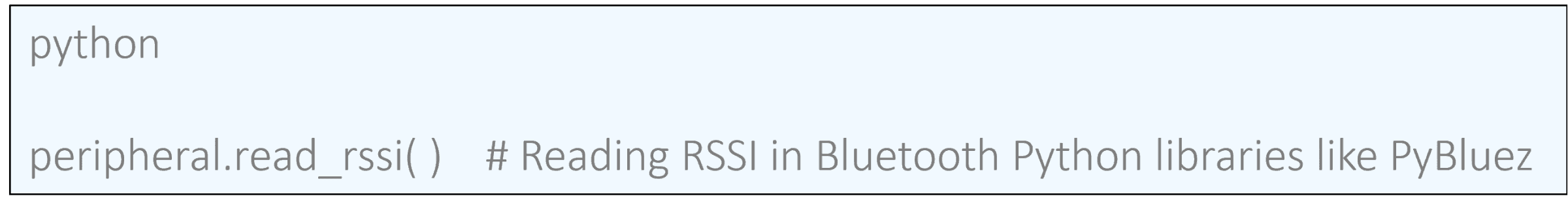

Exemple (Bluetooth LE):

2. Outils logiciels et applications:
   • Analyseurs Wi-Fi: Des outils tels que Wireshark, Acrylic Wi-Fi Analyzer ou NetSpot fournissent des lectures RSSI détaillées pour divers canaux et réseaux.
   • Scanners Bluetooth: Des applications telles que nRF Connect (pour Bluetooth Low Energy) fournissent des valeurs RSSI pour les appareils à proximité.
   • Serveurs réseau LoRaWAN: Des plates-formes telles que The Things Network (TTN) signalent RSSI pour les paquets reçus.
3. Outils matériels spécialisés:
   • Analyseurs de spectre: fournissent une analyse détaillée de l'intensité du signal sur différentes fréquences.
   • Indicateurs de signal RF: Appareils portables spécialement conçus pour mesurer le RSSI pour les antennes RF.

2. Améliorer le RSSI

Optimisation de l'antenne

1. Sélection du type d'antenne:
   • Pour les liaisons point à point (par exemple, LoRaWAN sur de longues distances): utilisez des antennes directionnelles à gain élevé.
   • Pour une couverture générale (par exemple, Wi-Fi dans un bâtiment): Utilisez des antennes omnidirectionnelles.
2. Positionnement et orientation de l'antenne:
   • Élevez les antennes au-dessus des obstacles pour la communication en visibilité directe.
   • Alignez  correctement les antennes directionnelles vers les appareils récepteurs.
3. Évitez les interférences de signal:
   • Éloignez-vous des objets métalliques, qui peuvent réfléchir ou bloquer les signaux.
   • Minimiser le nombre d'obstacles (murs, meubles, etc.) entre l'émetteur et le récepteur.

Optimisation du signal grâce à la configuration logicielle

1. Ajuster la puissance de transmission:
   • L'augmentation de la puissance de transmission peut améliorer le RSSI, mais consomme également plus d'énergie (particulièrement important pour les appareils IoT alimentés par batterie).
   • Exemple (LoRaWAN): AT+TXPWR=14 # Réglage de la puissance d'émission à 14dBm
   • Exemple (Wi-Fi): Réglage de la puissance TX dans la configuration du routeur (par exemple, 20 dBm, 30 dBm).
2. Optimisez les protocoles réseau:
   • Pour  les réseaux maillés (par exemple, Zigbee, Thread): assurez-vous que les chemins sont optimisés dynamiquement en surveillant RSSI.
   • Pour les réseaux LoRaWAN: ajustez le facteur d'étalement (SF) et la bande passante (BW) pour améliorer le RSSI sur de longues distances.

Améliorations matérielles

1. Utiliser des amplificateurs / amplificateurs RF:
   • Les amplificateurs en ligne peuvent être utilisés pour augmenter la force du signal entre l'antenne et l'appareil.
2. Installer les réseaux d'antennes:
   • L'utilisation de plusieurs antennes peut aider à améliorer la couverture et la force du signal.
3. Utilisez des câbles et des connecteurs de haute qualité:
   • Des câbles/connecteurs de mauvaise qualité peuvent introduire une perte de signal importante, réduisant ainsi le RSSI.

Surveillance et boucle de rétroaction

1. Surveillance RSSI continue:
   • Vérifiez régulièrement les niveaux de RSSI et enregistrez-les au fil du temps pour identifier les tendances ou les problèmes.
2. Systèmes de rétroaction automatisés:
   • Créez des algorithmes ou des scripts pour ajuster automatiquement l'orientation de l'antenne ou la puissance de transmission en fonction des relevés RSSI.
