Antennes Wi-Fi double bande

Les antennes double bande sont des antennes qui peuvent fonctionner à deux fréquences distinctes, offrant la fonctionnalité de deux antennes dans une seule unité. Cette sélection d'antennes externes envoie et reçoit des signaux dans la  bande de fréquences 2,4 GHz ou 5 GHz. Selon le modèle, les antennes utilisent les fréquences individuellement ou simultanément.

Éléments d'antenne double-bande

Ces antennes ont plusieurs éléments d'antenne mono ou dipôles. Chaque élément d'antenne est en résonance à la fréquence fondamentale  de l'une ou l'autre des deux bandes de fréquences. La longueur des éléments de l'antenne varie en fonction de la longueur d'onde de la fréquence pour laquelle elle résonne, ce qui les maintient distincts. Comme les bandes de fréquences 2,4 GHz et 5 GHz sont toutes deux supérieures à 1 GHz, les longueurs des éléments d'antenne sont relativement courtes.

Raffinements techniques

La bande passante des éléments d'antenne peut également varier en fonction de l'épaisseur du cuivre utilisé dans les éléments d'antenne. Pour fonctionner de manière fiable, les fabricants conçoivent ces éléments de manière à fournir une résonance et un phasage optimaux dans chacune de leurs bandes respectives. Ils ne centrent pas les éléments d'antenne entre les deux bandes, car cela permettrait d'obtenir une qualité de signal sous-optimale.

Les éléments d'antenne double-bande sont également adaptés à l'impédance (50 Ohm) et optimisés pour le ROS. Les éléments d'antenne peuvent partager une seule ligne d'alimentation ou le fabricant peut les empiler comme des antennes et des lignes d'alimentation distinctes dans un seul radôme.

Les antennes double-bande sont disponibles dans une gamme de formats

Vous pouvez acheter des antennes Wi-Fi double-bande dans une gamme de types et de formats pour s'adapter à n'importe quelle application réseau. Les antennes double-bande omnidirectionnelles offrent une couverture complète et les antennes bidirectionnelles double-bande sont disponibles pour les liaisons sans fil. Les principaux types d'antennes double-bande disponibles comprennent:

• Antennes dipôles double-bande
• Antennes double-bande articulées
• Antennes double-bande i-Bar
• Antennes palet double-bande
• Antennes colinéaires double-bande
• Panneau d'antennes WiFi double-bande

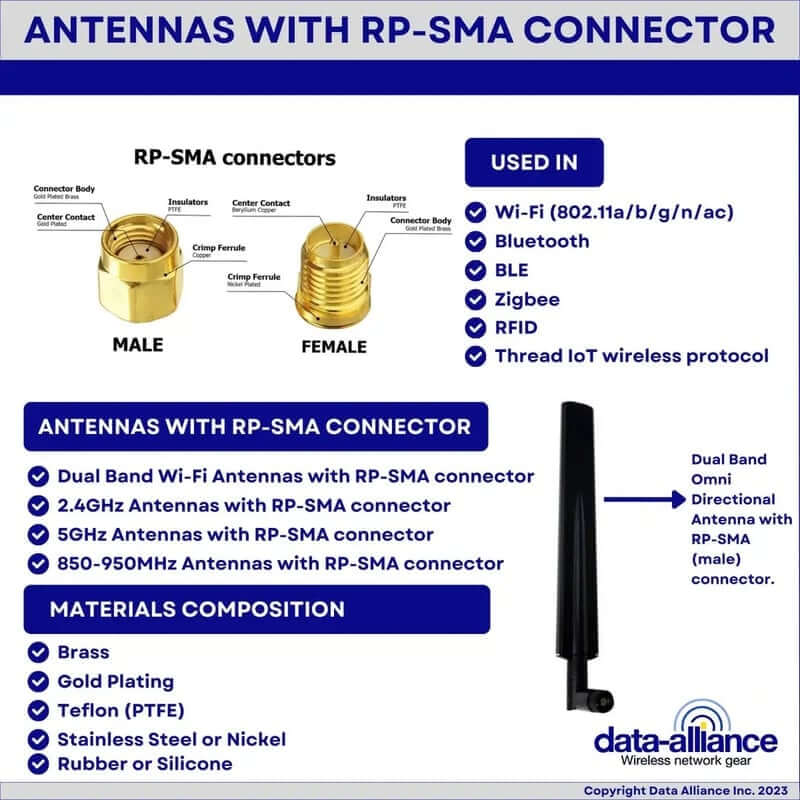

Les antennes disposent également des principaux types de connecteurs d'antenne, notamment les connecteurs RP-SMA, SMA, Type N et U.FL.

Avantages des antennes double-bande

Ces antennes constituent une solution très utile pour une variété d'arrangements de réseaux sans fil. Voici les avantages d'opter pour une antenne double-bande plutôt que pour des antennes monobande individuelles:

Une antenne peut accéder aux deux fréquences

Une antenne double-bande vous permet d'utiliser une seule antenne pour accéder aux deux bandes de fréquences. Cela permet de gagner du temps et de réduire les coûts et l'encombrement, surtout si le nombre de connecteurs disponibles sur un appareil sans fil est limité. L'utilisation d'une antenne double-bande garantit que vos appareils peuvent utiliser les bandes de fréquences 2,4 et 5 GHz selon les besoins.

Une antenne double-bande externe peut améliorer les performances Wi-Fi

Les antennes externes sont couramment utilisées pour améliorer la couverture que les réseaux sans fil peuvent atteindre. Les routeurs double-bande sont généralement équipés d'antennes dont le gain d'antenne est inférieur à 5Dbi. La connexion d'une antenne double-bande externe avec un gain plus élevé (jusqu'à 9 dBi) est un moyen simple d'améliorer la portée et la qualité du signal à chaque fréquence.

L'antenne double-bande améliore non seulement la couverture, mais offre également la possibilité de transférer des données sur la fréquence qui présente le moins d'interférences ou de congestion, améliorant ainsi les performances globales du réseau. La plupart des routeurs double-bande le font automatiquement. Si votre Wi-Fi prend en charge le réseau 5 GHz, ces antennes vous permettent de profiter des nombreux canaux non chevauchants à 5 GHz pour une connectivité sans interférence.

Les antennes double-bande peuvent prendre en charge une augmentation du débit du réseau.

Les antennes double-bande sont une solution efficace pour augmenter la capacité du réseau. Utilisez ces antennes dans le cadre d'arrangements de mise en réseau d'entreprise qui transportent des données à haut débit via des liaisons sans fil à 5 GHz tout en utilisant la bande de fréquence 2,4 GHz pour la connectivité sans fil de routine et l'accès à Internet.

Les antennes double-bande de 2,4 GHz à 5,8 GHz sont compatibles avec toutes les versions de Wi-Fi.

Les antennes double-bande externes utilisées pour le Wi-Fi peuvent fournir une couverture de 2,4 GHz à 5,8 GHz, couvrant les deux principales bandes de fréquences utilisées par cette technologie de réseau sans fil. Cela signifie qu'ils peuvent être utilisés par toutes les versions majeures du protocole 802.11, y compris:

• Wi-Fi 1 (802.11b)
• Wi-Fi 2 (802.11a)
• Wi-Fi 3 (802.11g)
• Wi-Fi 4 (802.11n)
• Wi-Fi 5 (802.11ac)
• Wi-Fi 6 (802.11ax)

Ils sont également compatibles avec le Wi-Fi 6E (qui utilise également 2,4 et 5 GHz), mais ne peuvent pas prendre en charge la bande de fréquence 6 GHz.

Wi-Fi 2,4 et 5 GHz

Les bandes de fréquences 2,5 et 5 GHz sont les principales bandes de fréquences utilisées par le Wi-Fi. Il s'agit de bandes de fréquences sans licence qui ont été initialement désignées pour l'industrie, la science et la médecine (ISM) et dont l'utilisation est gratuite. Ils sont utilisés par une gamme d'applications de réseau sans fil, mais le Wi-Fi est le plus répandu.

La bande de fréquence 2,4 GHz

Gamme de fréquences: 2400 MHz à 2485 MHz

Nombre de canaux Wi-Fi (sous-bandes): 14 canaux superposés d'une largeur de 20 MHz. Les canaux 1 à 11 sont utilisés aux États-Unis et les canaux 1 à 14 sont disponibles en Europe, en Afrique et en Asie.

Il s'agit de la bande de fréquence d'origine utilisée dans le Wi-Fi et de la plus basse des deux bandes de fréquences dans une antenne double-bande. La bande de fréquence 2,4 GHz est également utilisée par d'autres technologies sans fil, notamment ZigBee et Bluetooth, ainsi que par une large gamme d'appareils domestiques sans fil.

Caractéristiques de la bande de fréquence 2,4 GHz

La bande de fréquence 2,4 GHz est privilégiée pour les réseaux sans fil en raison de la portée et de la pénétration qu'elle peut atteindre. Il est préférable pour une couverture multi-pièces car il pénètre facilement le bois, le plâtre et l'isolant. Dans les environnements intérieurs, le signal 2,4 GHz perd moins d'énergie et est moins affaibli par les obstructions que la bande de fréquence 5 GHz.

Cependant, l'utilité élevée de la bande de fréquence a signifié qu'elle est devenue surchargée. Les volumes élevés de trafic sans fil qui utilisent cette bande de fréquence créent des interférences, diminuant les performances du réseau Wi-Fi. Le Wi-Fi double-bande a été introduit comme solution au problème des interférences à 2,4 GHz.

La bande de fréquence 5 GHz

Gamme de fréquences: 5,15 GHz à 5,35 GHz et 5,725 GHz à 5,825 GHz

Nombre de canaux Wi-Fi (sous-bandes):4 grandes sous-bandes avec 26 canaux (19 ne se chevauchant pas):

• Une partie supérieure (intérieure) s'étend de 5,150 GHz à 5,250 GHz
• Une gamme inférieure (intérieure) s'étend de 5,250 GHz à 5,350 GHz
• B (intérieur ou extérieur) s'étend de 5470 GHz à 5725 GHz
• C (étanche extérieur) s'étend de 5735 GHz à 5850 GHz

C'est en 1999 que la Wi-Fi Alliance a introduit pour la première fois la bande de fréquences 5 GHz pour les réseaux Wi-Fi. La bande de fréquence 5 GHz introduit 19 canaux non chevauchants (26 au total) pour un transfert de données à haut débit sans interférence et avec une latence minimale. La disponibilité de la largeur de bande a conduit à l'adoption généralisée de cette bande de fréquences.

Caractéristiques de la bande de fréquence 5 GHz

Le signal 5 GHz a une longueur d'onde beaucoup plus courte, soit 6 centimètres, soit la moitié de celle du signal 2,4 GHz. Ces signaux à haute fréquence se propagent principalement par voie directe, car les obstructions les atténuent ou les réfléchissent facilement. La longueur d'onde plus courte et l'atténuation facile limitent la couverture du signal Wi-Fi à 5 GHz. Il ne peut généralement pas traverser les murs, bien qu'au sein d'une seule pièce, il fournisse une transmission de données à haut débit et à haut débit. Si une  liaison sans fil fixe extérieure étanche et dégagée utilise la bande de fréquence 5 GHz, elle peut obtenir une plus grande couverture.
